斜角探傷用くさび
横波標準トランスデューサとねじ込み式横波トランスデューサを取り付けるくさびです。
- 要約
-
要約
-

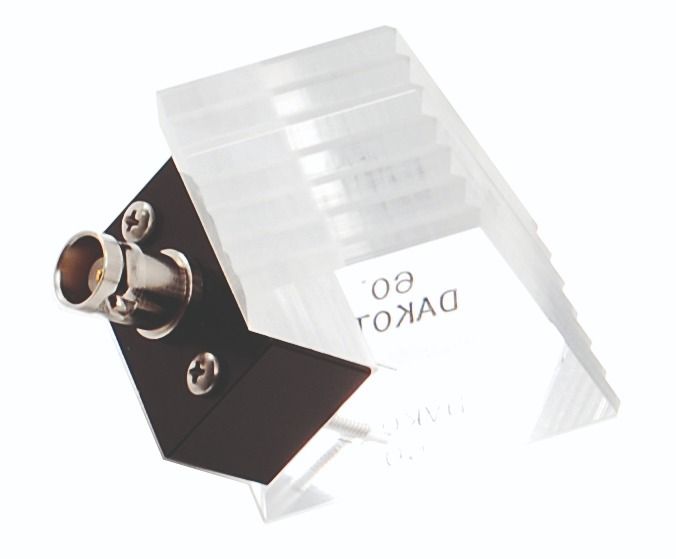

横波標準トランスデューサ用くさびには、トランスデューサを2本のねじで固定します。一方、ねじ込み式横波トランスデューサ用くさびには、トランスデューサ自体をねじ込む穴が空いています。

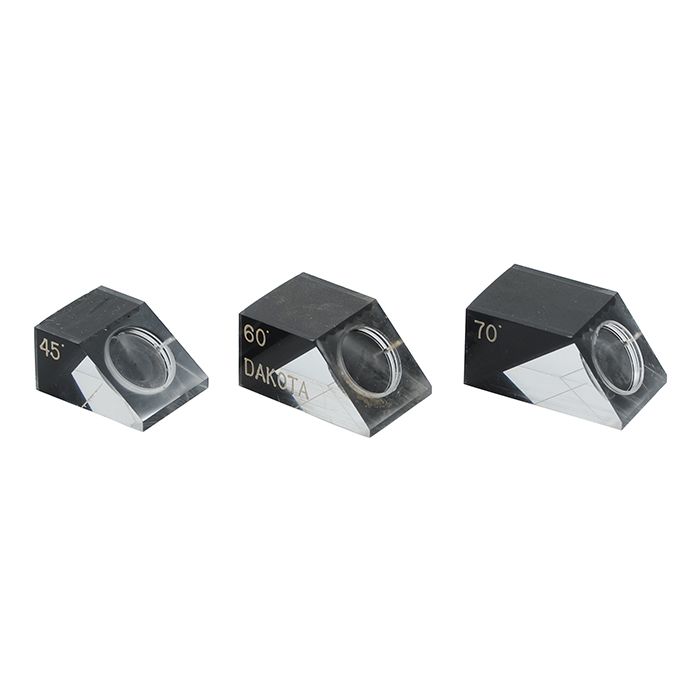

同じトランスデューサで入射角度を変えて測定できるように、45°、60°、70°の3種類あります。探傷器で「三角関数」を使って傷の位置を割り出すときに使用できます。
-
- 仕様
-
仕様斜角探傷用くさび
Part Number Probe Diameter Angle Wedge - Standard Transducers Angle beam wedge for standard shear wave transducers. X-004-0014 1/2 x 1/2" 45° X-004-0015 1/2 x 1/2" 60° X-004-0016 1/2 x 1/2" 70° X-004-0017 1/2 x 1" 45° X-004-0018 1/2 x 1" 60° X-004-0019 1/2 x 1" 70° X-004-0020 5/8 x 5/8" 45° X-004-0021 5/8 x 5/8" 45° X-004-0022 5/8 x 5/8" 70° Wedge - Serrated Square X-004-0050 5/8 x 5/8" 45° X-004-0051 5/8 x 5/8" 60° X-004-0052 5/8 x 5/8" 70° Wedge - Snail Transducers Angle beam wedge meeting American Welding society standards for use with standard shear wave transducers. X-004-0023 5/8 x 5/8" 45° X-004-0024 5/8 x 5/8" 60° X-004-0025 5/8 x 5/8" 70° Wedge - Standard Quick Change Transducers Angle beam wedge designed for quick change transducers X-004-0038 1/4" 45° X-004-0039 1/4" 60° X-004-0040 1/4" 70° X-004-0041 3/8” 45° X-004-0042 3/8” 60° X-004-0043 3/8” 70° X-004-0044 1/2" 45° X-004-0045 1/2" 60° X-004-0046 1/2" 70°
-
- コード番号
-
コード番号斜角探傷用くさび
-
くさび - 標準トランスデューサ用- コード番号 : X-004-0014
-
くさび - 標準トランスデューサ用- コード番号 : X-004-0015
-
くさび - 標準トランスデューサ用- コード番号 : X-004-0016
-
Wedge - Standard Transducers - 1/2 x 1" - 45°- コード番号 : X-004-0017
-
くさび - 標準トランスデューサ用- コード番号 : X-004-0018
-
くさび - 標準トランスデューサ用- コード番号 : X-004-0019
-
くさび - 標準トランスデューサ用- コード番号 : X-004-0020
-
くさび - スネイルトランスデューサ用- コード番号 : X-004-0023
-
くさび - スネイルトランスデューサ用- コード番号 : X-004-0025
-
くさび - ねじ式横波トランスデューサ用- コード番号 : X-004-0043
-
-
斜角探傷用くさび
横波標準トランスデューサとねじ込み式横波トランスデューサを取り付けるくさびです。
要約
斜角探傷用くさび
横波標準トランスデューサ用くさびには、トランスデューサを2本のねじで固定します。一方、ねじ込み式横波トランスデューサ用くさびには、トランスデューサ自体をねじ込む穴が空いています。
同じトランスデューサで入射角度を変えて測定できるように、45°、60°、70°の3種類あります。探傷器で「三角関数」を使って傷の位置を割り出すときに使用できます。
仕様
斜角探傷用くさび
| Part Number | Probe Diameter | Angle |
| Wedge - Standard Transducers | ||
| Angle beam wedge for standard shear wave transducers. | ||
| X-004-0014 | 1/2 x 1/2" | 45° |
| X-004-0015 | 1/2 x 1/2" | 60° |
| X-004-0016 | 1/2 x 1/2" | 70° |
| X-004-0017 | 1/2 x 1" | 45° |
| X-004-0018 | 1/2 x 1" | 60° |
| X-004-0019 | 1/2 x 1" | 70° |
| X-004-0020 | 5/8 x 5/8" | 45° |
| X-004-0021 | 5/8 x 5/8" | 45° |
| X-004-0022 | 5/8 x 5/8" | 70° | Wedge - Serrated Square |
| X-004-0050 | 5/8 x 5/8" | 45° |
| X-004-0051 | 5/8 x 5/8" | 60° |
| X-004-0052 | 5/8 x 5/8" | 70° | Wedge - Snail Transducers |
| Angle beam wedge meeting American Welding society standards for use with standard shear wave transducers. | ||
| X-004-0023 | 5/8 x 5/8" | 45° |
| X-004-0024 | 5/8 x 5/8" | 60° |
| X-004-0025 | 5/8 x 5/8" | 70° | Wedge - Standard Quick Change Transducers |

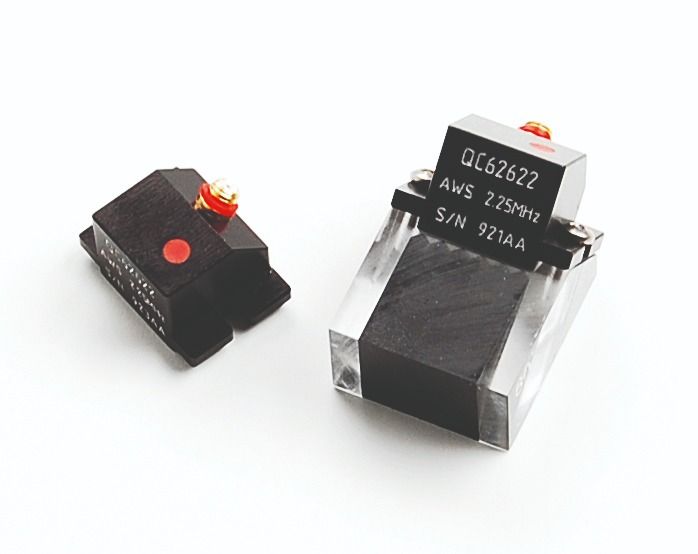

| Angle beam wedge designed for quick change transducers | ||
| X-004-0038 | 1/4" | 45° |
| X-004-0039 | 1/4" | 60° |
| X-004-0040 | 1/4" | 70° |
| X-004-0041 | 3/8” | 45° |
| X-004-0042 | 3/8” | 60° |
| X-004-0043 | 3/8” | 70° |
| X-004-0044 | 1/2" | 45° |
| X-004-0045 | 1/2" | 60° |
| X-004-0046 | 1/2" | 70° |
コード番号
斜角探傷用くさび
-
くさび - 標準トランスデューサ用
- コード番号 : X-004-0014
-
くさび - 標準トランスデューサ用
- コード番号 : X-004-0015
-
くさび - 標準トランスデューサ用
- コード番号 : X-004-0016
-
Wedge - Standard Transducers - 1/2 x 1" - 45°
- コード番号 : X-004-0017
-
くさび - 標準トランスデューサ用
- コード番号 : X-004-0018
-
くさび - 標準トランスデューサ用
- コード番号 : X-004-0019
-
くさび - 標準トランスデューサ用
- コード番号 : X-004-0020
-

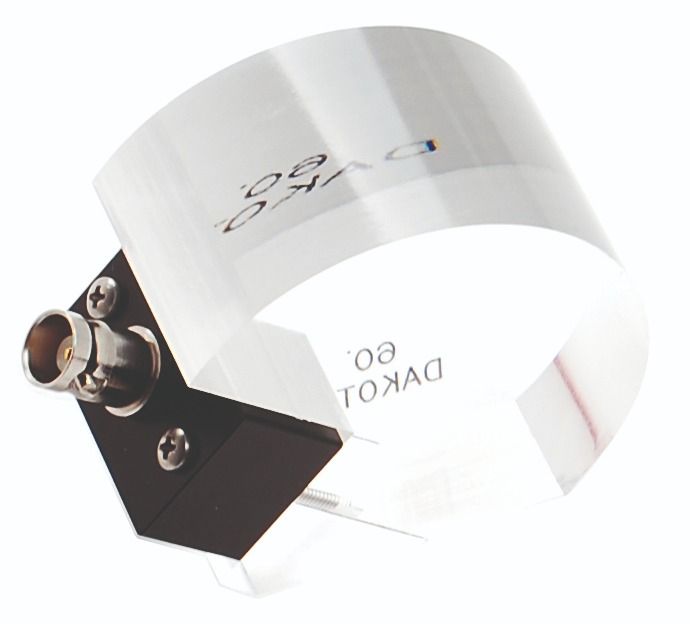

くさび - スネイルトランスデューサ用
- コード番号 : X-004-0023
-
くさび - スネイルトランスデューサ用
- コード番号 : X-004-0025
-
くさび - ねじ式横波トランスデューサ用
- コード番号 : X-004-0043
