Dakota CX Thickness Gauges

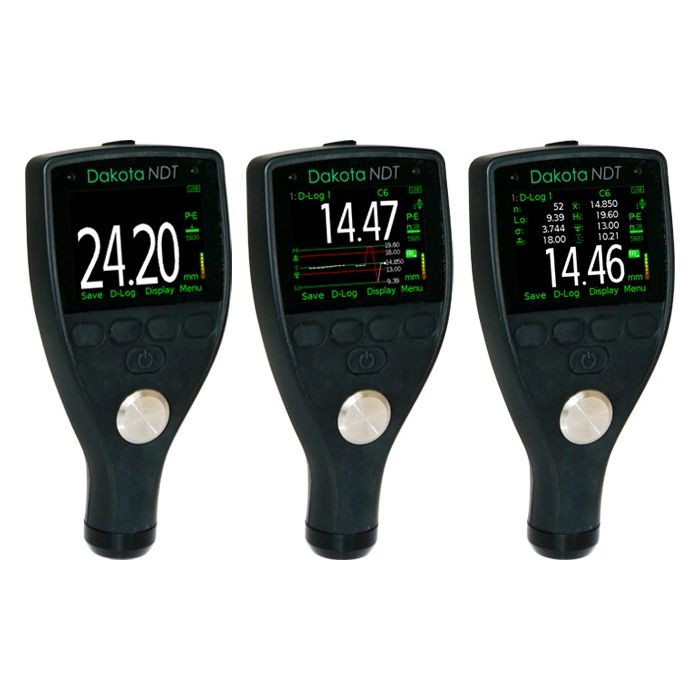

Dakota CX Thickness Gauge Group Shot

The Dakota CX Ultrasonic Material Thickness Gauges have all the features and functionality necessary for measuring material thickness and velocity on virtually any material - for a wide range of applications.

  • 要約

    • 要約

    • Dakota CX Thickness Gauge measuring beam

      Intelligent

      User definable limits for pass/fail indication

      Users are able to set upper and lower limits with audible and visual pass/fail warnings. Limits can be set for individual readings or for each batch.

      Dakota CX Thickness Gauge measuring small pipes

      Accurate

      A range of calibration options for accuracy and efficiency

      The Dakota CX thickness gauges have a range of calibration options including the 1-Point calibration method. Users can also select one of 39 pre-set materials stored within the gauge or store up to three calibrations into the memory.

      Dakota CX Thickness Gauge measuring pipe

      Versatile

      Measures uncoated & coated surfaces

      Flexible & easy to use, the Dakota corrosion gauge range doesn’t just measure uncoated surfaces but can also measure coated surfaces. Using Echo Echo ThruPaint™ Mode (EE), coatings up to 2mm (80mils) are ignored.

      • Auto recognition, ensures correct probe is identified when transducer is changed
      • Scan Mode at 16Hz, ideal for measuring a large surface area
      • User selectable reading resolution; 0.1mm (0.01”) or 0.01mm (0.001”)
      • Pulse Echo (PE), Echo Echo ThruPaint™ & Velocity (VM) measurement modes
      • Hi & Lo limit indicators provides indication of problem areas
      • Integrated zero disc, ensures maximum accuracy
      • Stores up to 100,000 readings in up to 1,000 sequential batches
      • Selectable reading rate of 4, 8, 16Hz (4, 8, 16 readings per second)

      Transducer Options

      A wide range of Corrosion Thickness Transducers available.

      Click Here

      Dakota CX Thickness Gauge Application Notes

      Explore how to get the most out of your Dakota CX Gauge.

      Learn More
  • 特長

    • 特長

      Dakota CX Thickness Gauges

      Elcometer CX Thickness Gauge connects to DakMaster™

      Wireless Connectivity

      Connect to PC

      Compatible with  DakMaster™ PC, readings can be downloaded via USB for further analysis and reporting.

      Dakota CX Thickness Gauge blast machine cone

      Customisable

      Choose & customise the reading display

      The Dakota CX Thickness Gauge range has a choice of display modes allowing the user to select the most appropriate for their needs; Readings, Selected Statistics, Bar Graph, Run Chart, B-Scan & Differential Mode.

  • 製品の特長
    • 製品の特長
      Dakota CX Thickness Gauges
      Features Model
      Model Number CX2 CX4 CX8-DL
      MTG Easy to use menu structure in multiple languages
      IP54並みの耐久性、防水性、防塵性
      MTG Bright colour screen; with permanent backlight
      輝度調整機能付き環境光センサー
      MTG Scratch and solvent resistant display; 2.4" (6cm) TFT
      MTG Large positive feedback buttons
      PCからUSBで電源供給
      MTG Gauge software updates via ElcoMaster® Software
      2年保証2
      MTG Limits: 40 definable audible & visual pass/fail warnings
      測定モード
      パルス・エコー(P-E)
      エコー・エコーThruPaint™(E-E)
      音速(VM)
      測定頻度
      4、8、16Hz
      4Hz
      4、8、16Hz3
      測定範囲
      P-E：0.63～500mm (0.025～20インチ)
      E-E：2.54 - 25.40mm (0.100-1.0インチ)
      測定単位
      mmまたはインチ
      m/秒、インチ/マイクロ秒
      繰り返し性と安定性のインジケーター
      表示モード
      読み取り値
      選択した統計値
      バーグラフ(スキャン時)
      ランチャート
      読み取り値と差分
      Bスキャン(断面図)
      分解能の選択
      低：0.1mm、0.01"、10m/秒、0.001"/μ秒
      高： 0.01mm、0.001"、1m/秒、0.0001"/μ秒
      統計値
      読み取り値の数(n)、平均(x)標準偏差(σ)
      最小読み取り値(Lo)、最大読み取り値(Hi)
      上限値と下限値
      読み取り値の変動幅
      名目値
      下限値を下回る読み取り値の数
      上限値を超える読み取り値の数
      校正方法
      ゼロ点調整(内蔵ディスク使用)
      1点式
      2点式
      39種類の材質から選択
      工場出荷時のデフォルトにリセット
      音速入力
      既知の厚さの入力
      校正機能
      PIN(暗証番号)による校正値のロック
      厚さ計の検定
      校正値を3組まで保存可能なメモリ
      校正範囲外の測定値を知らせる機能
      データの記録(メモリ使用)
      読み取り値の数
      100,000
      保存可能なバッチの数
      1,000
      シーケンシャル式
      グリッド式
      固定バッチサイズﾞとバッチ同士のリンク
      グリッドへの「obst」(障害)記録
      直前の読み取り値の削除
      測定日時の記録
      バッチデータの確認、クリア、消去
      英数字のバッチ名の指定
      バッチ内のデータのグラフ
      データ出力
      USB：PCに接続
      Bluetooth®：PC、AndroidTMとiOSデバイスに接続
      DakMaster™ソフトウェア
      探触子の型
      二振動子
      探触子の自動認識
      自動Vパス補正
      MTG Easy to use menu structure in multiple languages
      CX2
      CX4
      CX8-
      IP54並みの耐久性、防水性、防塵性
      CX2
      CX4
      CX8-
      MTG Bright colour screen; with permanent backlight
      CX2
      CX4
      CX8-
      輝度調整機能付き環境光センサー
      CX2
      CX4
      CX8-
      MTG Scratch and solvent resistant display; 2.4" (6cm) TFT
      CX2
      CX4
      CX8-
      MTG Large positive feedback buttons
      CX2
      CX4
      CX8-
      PCからUSBで電源供給
      CX2
      CX4
      CX8-
      MTG Gauge software updates via ElcoMaster® Software
      CX2
      CX4
      CX8-
      2年保証2
      CX2
      CX4
      CX8-
      MTG Limits: 40 definable audible & visual pass/fail warnings
      CX2
      CX4
      CX8-
      測定モード
      パルス・エコー(P-E)
      CX2
      CX4
      CX8-
      エコー・エコーThruPaint™(E-E)
      CX2
      CX4
      CX8-
      音速(VM)
      CX2
      CX4
      CX8-
      測定頻度
      4、8、16Hz
      CX2
      CX4
      4Hz
      CX8-
      4、8、16Hz3
      測定範囲
      P-E：0.63～500mm (0.025～20インチ)
      CX2
      CX4
      CX8-
      E-E：2.54 - 25.40mm (0.100-1.0インチ)
      CX2
      CX4
      CX8-
      測定単位
      mmまたはインチ
      CX2
      CX4
      CX8-
      m/秒、インチ/マイクロ秒
      CX2
      CX4
      CX8-
      繰り返し性と安定性のインジケーター
      CX2
      CX4
      CX8-
      表示モード
      読み取り値
      CX2
      CX4
      CX8-
      選択した統計値
      CX2
      CX4
      CX8-
      バーグラフ(スキャン時)
      CX2
      CX4
      CX8-
      ランチャート
      CX2
      CX4
      CX8-
      読み取り値と差分
      CX2
      CX4
      CX8-
      Bスキャン(断面図)
      CX2
      CX4
      CX8-
      分解能の選択
      低：0.1mm、0.01"、10m/秒、0.001"/μ秒
      CX2
      CX4
      CX8-
      高： 0.01mm、0.001"、1m/秒、0.0001"/μ秒
      CX2
      CX4
      CX8-
      統計値
      読み取り値の数(n)、平均(x)標準偏差(σ)
      CX2
      CX4
      CX8-
      最小読み取り値(Lo)、最大読み取り値(Hi)
      CX2
      CX4
      CX8-
      上限値と下限値
      CX2
      CX4
      CX8-
      読み取り値の変動幅
      CX2
      CX4
      CX8-
      名目値
      CX2
      CX4
      CX8-
      下限値を下回る読み取り値の数
      CX2
      CX4
      CX8-
      上限値を超える読み取り値の数
      CX2
      CX4
      CX8-
      校正方法
      ゼロ点調整(内蔵ディスク使用)
      CX2
      CX4
      CX8-
      1点式
      CX2
      CX4
      CX8-
      2点式
      CX2
      CX4
      CX8-
      39種類の材質から選択
      CX2
      CX4
      CX8-
      工場出荷時のデフォルトにリセット
      CX2
      CX4
      CX8-
      音速入力
      CX2
      CX4
      CX8-
      既知の厚さの入力
      CX2
      CX4
      CX8-
      校正機能
      PIN(暗証番号)による校正値のロック
      CX2
      CX4
      CX8-
      厚さ計の検定
      CX2
      CX4
      CX8-
      校正値を3組まで保存可能なメモリ
      CX2
      CX4
      CX8-
      校正範囲外の測定値を知らせる機能
      CX2
      CX4
      CX8-
      データの記録(メモリ使用)
      読み取り値の数
      CX2
      CX4
      CX8-
      100,000
      保存可能なバッチの数
      CX2
      CX4
      CX8-
      1,000
      シーケンシャル式
      CX2
      CX4
      CX8-
      グリッド式
      CX2
      CX4
      CX8-
      固定バッチサイズﾞとバッチ同士のリンク
      CX2
      CX4
      CX8-
      グリッドへの「obst」(障害)記録
      CX2
      CX4
      CX8-
      直前の読み取り値の削除
      CX2
      CX4
      CX8-
      測定日時の記録
      CX2
      CX4
      CX8-
      バッチデータの確認、クリア、消去
      CX2
      CX4
      CX8-
      英数字のバッチ名の指定
      CX2
      CX4
      CX8-
      バッチ内のデータのグラフ
      CX2
      CX4
      CX8-
      データ出力
      USB：PCに接続
      CX2
      CX4
      CX8-
      Bluetooth®：PC、AndroidTMとiOSデバイスに接続
      CX2
      CX4
      CX8-
      DakMaster™ソフトウェア
      CX2
      CX4
      CX8-
      探触子の型
      二振動子
      CX2
      CX4
      CX8-
      探触子の自動認識
      CX2
      CX4
      CX8-
      自動Vパス補正
      CX2
      CX4
      CX8-
  • 仕様
    • 仕様
      Dakota CX Thickness Gauges
      コード番号 説明 証明書

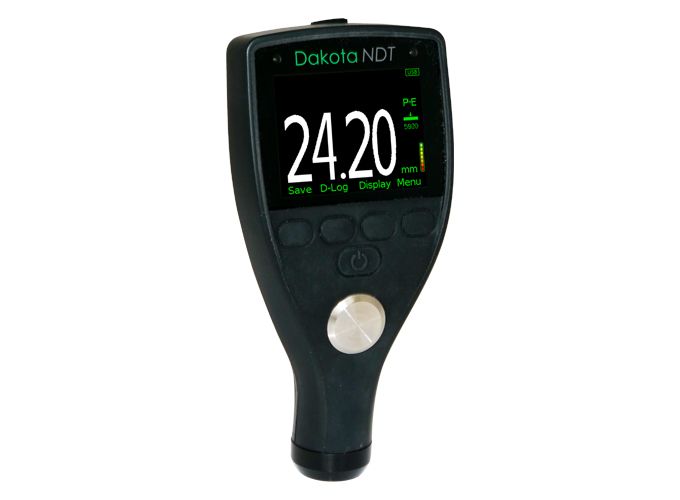

      CX2 Dakota CX2 Material Thickness Gauge
      Calibration Certificate supplied as standard

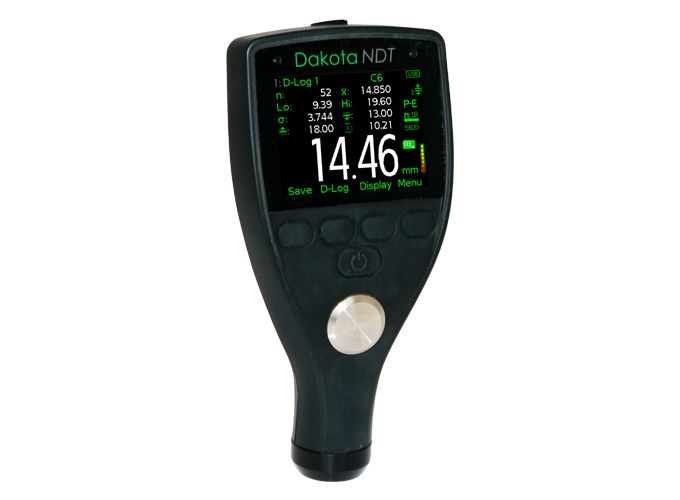

      CX4 Dakota CX4 Material Thickness Gauge
      Calibration Certificate supplied as standard

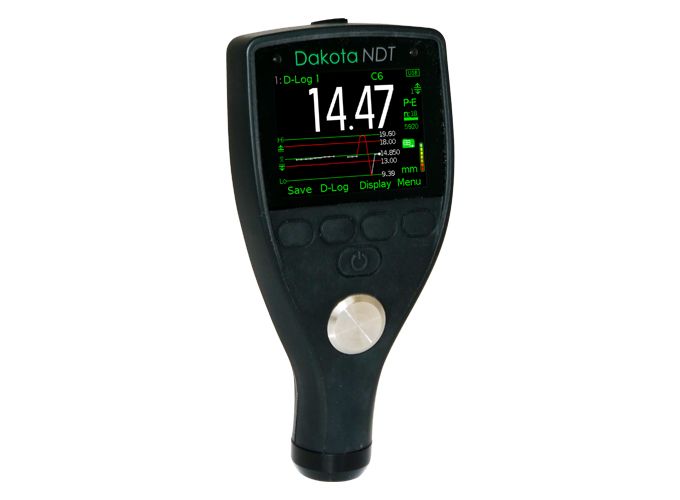

      CX8-DL Dakota CX8-DL Material Thickness Gauge
      Calibration Certificate supplied as standard
      Model Number CX2 CX4 CX8-DL
      Measurement Range1
      パルス・エコー(P-E) 0.63 - 500mm (0.025 - 19.999インチ) 0.63 - 500mm (0.025 - 19.999インチ) 0.63 - 500mm (0.025 - 19.999インチ)
      エコー・エコーThruPaint™(E-E) 2.54 - 20.00mm (0.100-0.787インチ) 2.54 - 20.00mm (0.100-0.787インチ)
      音速(VM) 1,250 - 10,000m/s (0.0492 - 0.3937in/µs) 1,250 - 10,000m/s (0.0492 - 0.3937in/µs)
      Measurement Accuracy2
      パルス・エコー(P-E) ±0.1mm (0.63-19.99mm)
      ±0.5% (20.00-500.00mm)      		 ±0.1mm (0.63-19.99mm)
      ±0.5% (20.00-500.00mm)      		 ±0.05mm (0.63 - 9.99mm)
      ±0.5% (10.00 - 500.00mm)
      ±0.004インチ (0.025 - 0.393インチ)
      ±0.5% (0.394 - 20.00インチ)
      エコー・エコーThruPaint™(E-E) ±0.1mm (2.54 - 25.4mm) ±0.1mm (2.54 - 25.4mm) ±0.05mm (2.54 - 9.99mm)
      ±0.5% (10.00 - 25.4mm)
      ±0.004インチ (0.100 - 0.393インチ)
      ±0.5% (0.394 - 1.0インチ)

      使用温度 -10～50°C (14～122°F)
      電源 AA電池2本
      電池の寿命3 アルカリ電池 : 15時間 リチウム電池 : 28時間
      本体重量 210g (7.4オンス) - 電池を含む、探触子なし
      本体寸法 145 x 73 x 37mm (5.7 x 2.87 x 1.46インチ) - 探触子なし
      内用品

      Dakota CX2 Ultrasonic Material Thickness Gauge, 5MHz ¼” right angle dual element transducer (TXC5M00CP-4), ultrasonic couplant, carry pouch, screen protector, wrist harness, 2 x AA batteries, operating instructions, test certificate

      Dakota CX4 Ultrasonic Material Thickness Gauge, 5MHz ¼” HD right angle dual element transducer (TXC5M00CP-10), ultrasonic couplant, carry pouch, screen protector, wrist harness, 2 x AA batteries, operating instructions, test certificate

      Dakota CX8-DL Ultrasonic Material Thickness Gauge, 5MHz ¼” HD right angle dual element transducer (TXC5M00CP-10), ultrasonic couplant, plastic transit case, 3 x screen protectors, wrist harness, 2 x AA batteries, operating instructions, calibration certificate, DakMaster® software CD & USB cable
      コード番号 CX2
      説明 Dakota CX2 Material Thickness Gauge
      証明書 Calibration Certificate supplied as standard
      コード番号 CX4
      説明 Dakota CX4 Material Thickness Gauge
      証明書 Calibration Certificate supplied as standard
      コード番号 CX8-DL
      説明 Dakota CX8-DL Material Thickness Gauge
      証明書 Calibration Certificate supplied as standard
      Measurement Range1
      パルス・エコー(P-E)
      MTG2 0.63 - 500mm (0.025 - 19.999インチ)
      MTG4 0.63 - 500mm (0.025 - 19.999インチ)
      MTG6 0.63 - 500mm (0.025 - 19.999インチ)
      エコー・エコーThruPaint™(E-E)
      MTG2
      MTG4 2.54 - 20.00mm (0.100-0.787インチ)
      MTG6 2.54 - 20.00mm (0.100-0.787インチ)
      音速(VM)
      MTG2
      MTG4 1,250 - 10,000m/s (0.0492 - 0.3937in/µs)
      MTG6 1,250 - 10,000m/s (0.0492 - 0.3937in/µs)
      Measurement Accuracy2
      パルス・エコー(P-E)
      MTG2 ±0.1mm (0.63-19.99mm)
      ±0.5% (20.00-500.00mm)
      MTG4 ±0.1mm (0.63-19.99mm)
      ±0.5% (20.00-500.00mm)
      MTG6 ±0.05mm (0.63 - 9.99mm)
      ±0.5% (10.00 - 500.00mm)
      ±0.004インチ (0.025 - 0.393インチ)
      ±0.5% (0.394 - 20.00インチ)
      エコー・エコーThruPaint™(E-E)
      MTG2 ±0.1mm (2.54 - 25.4mm)
      MTG4 ±0.1mm (2.54 - 25.4mm)
      MTG6 ±0.05mm (2.54 - 9.99mm)
      ±0.5% (10.00 - 25.4mm)
      ±0.004インチ (0.100 - 0.393インチ)
      ±0.5% (0.394 - 1.0インチ)
      使用温度 -10～50°C (14～122°F)
      電源 AA電池2本
      電池の寿命3 アルカリ電池 : 15時間 リチウム電池 : 28時間
      本体重量 210g (7.4オンス) - 電池を含む、探触子なし
      本体寸法 145 x 73 x 37mm (5.7 x 2.87 x 1.46インチ) - 探触子なし
      内用品

      Dakota CX2 Ultrasonic Material Thickness Gauge, 5MHz ¼” right angle dual element transducer (TXC5M00CP-4), ultrasonic couplant, carry pouch, screen protector, wrist harness, 2 x AA batteries, operating instructions, test certificate

      Dakota CX4 Ultrasonic Material Thickness Gauge, 5MHz ¼” HD right angle dual element transducer (TXC5M00CP-10), ultrasonic couplant, carry pouch, screen protector, wrist harness, 2 x AA batteries, operating instructions, test certificate

      Dakota CX8-DL Ultrasonic Material Thickness Gauge, 5MHz ¼” HD right angle dual element transducer (TXC5M00CP-10), ultrasonic couplant, plastic transit case, 3 x screen protectors, wrist harness, 2 x AA batteries, operating instructions, calibration certificate, DakMaster® software CD & USB cable
      ● Calibration Certificate supplied as standard.
      1 Dependent on material being measured & transducer being used.
      2 On steel.
      3 Approximate battery life, when in Continuous Reading Mode at a reading rate of 4Hz. Rechargeable batteries may differ.
  • 適合規格
    • 適合規格
      Dakota CX Thickness Gauges

      ASTM E 797, EN 14127, EN 15317

  • ダウンロード
    • ダウンロード

        • Elcometer MTG2 & MTG4 超音波厚さ計 - 取扱説明書

        • Elcometer MTG6 & MTG8 超音波厚さ計 - 取扱説明書

        • Elcometer MTG 超音波厚さ計 -データシート

        • Elcometer MTG2 & MTG4 超音波厚さ計 - 適合宣言書

        • Elcometer MTG6 & MTG8 超音波厚さ計 - 適合宣言書

        • Elcometer Ultrasonic Couplant (Clear) Material Safety Data Sheet

        • Elcometer Ultrasonic Couplant (Blue) Material Safety Data Sheet

        • Elcometer Ultrasonic Couplant (High Temperature) Material Safety Data Sheet; Part Number T92015874X

        • Elcometer Ultrasonic Couplant (High Temperature) Material Safety Data Sheet; Part Number T92024034-9

        • Typical Range Of Elcometer MTG PTG Transducers On Various Materials

  • コード番号
    • コード番号
      Dakota CX Thickness Gauges
      • Dakota CX2 Material Thickness Gauge
        • コード番号 : CX2
      • Dakota CX4 Material Thickness Gauge
        • コード番号 : CX4
      • Dakota CX8-DL Material Thickness Gauge
        • コード番号 : CX8-DL

Dakota CX Thickness Gauges

Dakota CX Thickness Gauge Group Shot

The Dakota CX Ultrasonic Material Thickness Gauges have all the features and functionality necessary for measuring material thickness and velocity on virtually any material - for a wide range of applications.

Dakota CX Thickness Gauge measuring beam

Intelligent

User definable limits for pass/fail indication

Users are able to set upper and lower limits with audible and visual pass/fail warnings. Limits can be set for individual readings or for each batch.

Dakota CX Thickness Gauge measuring small pipes

Accurate

A range of calibration options for accuracy and efficiency

The Dakota CX thickness gauges have a range of calibration options including the 1-Point calibration method. Users can also select one of 39 pre-set materials stored within the gauge or store up to three calibrations into the memory.

Dakota CX Thickness Gauge measuring pipe

Versatile

Measures uncoated & coated surfaces

Flexible & easy to use, the Dakota corrosion gauge range doesn’t just measure uncoated surfaces but can also measure coated surfaces. Using Echo Echo ThruPaint™ Mode (EE), coatings up to 2mm (80mils) are ignored.

要約

main product photo

Dakota CX Thickness Gauges

  • Auto recognition, ensures correct probe is identified when transducer is changed
  • Scan Mode at 16Hz, ideal for measuring a large surface area
  • User selectable reading resolution; 0.1mm (0.01”) or 0.01mm (0.001”)
  • Pulse Echo (PE), Echo Echo ThruPaint™ & Velocity (VM) measurement modes
  • Hi & Lo limit indicators provides indication of problem areas
  • Integrated zero disc, ensures maximum accuracy
  • Stores up to 100,000 readings in up to 1,000 sequential batches
  • Selectable reading rate of 4, 8, 16Hz (4, 8, 16 readings per second)

Transducer Options

A wide range of Corrosion Thickness Transducers available.

Click Here

Dakota CX Thickness Gauge Application Notes

Explore how to get the most out of your Dakota CX Gauge.

Learn More
ダウンロード

    • Elcometer MTG2 & MTG4 超音波厚さ計 - 取扱説明書

    • Elcometer MTG6 & MTG8 超音波厚さ計 - 取扱説明書

    • Elcometer MTG 超音波厚さ計 -データシート

    • Elcometer MTG2 & MTG4 超音波厚さ計 - 適合宣言書

    • Elcometer MTG6 & MTG8 超音波厚さ計 - 適合宣言書

    • Elcometer Ultrasonic Couplant (Clear) Material Safety Data Sheet

    • Elcometer Ultrasonic Couplant (Blue) Material Safety Data Sheet

    • Elcometer Ultrasonic Couplant (High Temperature) Material Safety Data Sheet; Part Number T92015874X

    • Elcometer Ultrasonic Couplant (High Temperature) Material Safety Data Sheet; Part Number T92024034-9

    • Typical Range Of Elcometer MTG PTG Transducers On Various Materials

特長

Dakota CX Thickness Gauges

Elcometer CX Thickness Gauge connects to DakMaster™

Wireless Connectivity

Connect to PC

Compatible with  DakMaster™ PC, readings can be downloaded via USB for further analysis and reporting.

Dakota CX Thickness Gauge blast machine cone

Customisable

Choose & customise the reading display

The Dakota CX Thickness Gauge range has a choice of display modes allowing the user to select the most appropriate for their needs; Readings, Selected Statistics, Bar Graph, Run Chart, B-Scan & Differential Mode.

製品の特長
Dakota CX Thickness Gauges
Features Model
Model Number CX2 CX4 CX8-DL
MTG Easy to use menu structure in multiple languages
IP54並みの耐久性、防水性、防塵性
MTG Bright colour screen; with permanent backlight
輝度調整機能付き環境光センサー
MTG Scratch and solvent resistant display; 2.4" (6cm) TFT
MTG Large positive feedback buttons
PCからUSBで電源供給
MTG Gauge software updates via ElcoMaster® Software
2年保証2
MTG Limits: 40 definable audible & visual pass/fail warnings
測定モード
パルス・エコー(P-E)
エコー・エコーThruPaint™(E-E)
音速(VM)
測定頻度
4、8、16Hz
4Hz
4、8、16Hz3
測定範囲
P-E：0.63～500mm (0.025～20インチ)
E-E：2.54 - 25.40mm (0.100-1.0インチ)
測定単位
mmまたはインチ
m/秒、インチ/マイクロ秒
繰り返し性と安定性のインジケーター
表示モード
読み取り値
選択した統計値
バーグラフ(スキャン時)
ランチャート
読み取り値と差分
Bスキャン(断面図)
分解能の選択
低：0.1mm、0.01"、10m/秒、0.001"/μ秒
高： 0.01mm、0.001"、1m/秒、0.0001"/μ秒
統計値
読み取り値の数(n)、平均(x)標準偏差(σ)
最小読み取り値(Lo)、最大読み取り値(Hi)
上限値と下限値
読み取り値の変動幅
名目値
下限値を下回る読み取り値の数
上限値を超える読み取り値の数
校正方法
ゼロ点調整(内蔵ディスク使用)
1点式
2点式
39種類の材質から選択
工場出荷時のデフォルトにリセット
音速入力
既知の厚さの入力
校正機能
PIN(暗証番号)による校正値のロック
厚さ計の検定
校正値を3組まで保存可能なメモリ
校正範囲外の測定値を知らせる機能
データの記録(メモリ使用)
読み取り値の数
100,000
保存可能なバッチの数
1,000
シーケンシャル式
グリッド式
固定バッチサイズﾞとバッチ同士のリンク
グリッドへの「obst」(障害)記録
直前の読み取り値の削除
測定日時の記録
バッチデータの確認、クリア、消去
英数字のバッチ名の指定
バッチ内のデータのグラフ
データ出力
USB：PCに接続
Bluetooth®：PC、AndroidTMとiOSデバイスに接続
DakMaster™ソフトウェア
探触子の型
二振動子
探触子の自動認識
自動Vパス補正
MTG Easy to use menu structure in multiple languages
CX2
CX4
CX8-
IP54並みの耐久性、防水性、防塵性
CX2
CX4
CX8-
MTG Bright colour screen; with permanent backlight
CX2
CX4
CX8-
輝度調整機能付き環境光センサー
CX2
CX4
CX8-
MTG Scratch and solvent resistant display; 2.4" (6cm) TFT
CX2
CX4
CX8-
MTG Large positive feedback buttons
CX2
CX4
CX8-
PCからUSBで電源供給
CX2
CX4
CX8-
MTG Gauge software updates via ElcoMaster® Software
CX2
CX4
CX8-
2年保証2
CX2
CX4
CX8-
MTG Limits: 40 definable audible & visual pass/fail warnings
CX2
CX4
CX8-
測定モード
パルス・エコー(P-E)
CX2
CX4
CX8-
エコー・エコーThruPaint™(E-E)
CX2
CX4
CX8-
音速(VM)
CX2
CX4
CX8-
測定頻度
4、8、16Hz
CX2
CX4
4Hz
CX8-
4、8、16Hz3
測定範囲
P-E：0.63～500mm (0.025～20インチ)
CX2
CX4
CX8-
E-E：2.54 - 25.40mm (0.100-1.0インチ)
CX2
CX4
CX8-
測定単位
mmまたはインチ
CX2
CX4
CX8-
m/秒、インチ/マイクロ秒
CX2
CX4
CX8-
繰り返し性と安定性のインジケーター
CX2
CX4
CX8-
表示モード
読み取り値
CX2
CX4
CX8-
選択した統計値
CX2
CX4
CX8-
バーグラフ(スキャン時)
CX2
CX4
CX8-
ランチャート
CX2
CX4
CX8-
読み取り値と差分
CX2
CX4
CX8-
Bスキャン(断面図)
CX2
CX4
CX8-
分解能の選択
低：0.1mm、0.01"、10m/秒、0.001"/μ秒
CX2
CX4
CX8-
高： 0.01mm、0.001"、1m/秒、0.0001"/μ秒
CX2
CX4
CX8-
統計値
読み取り値の数(n)、平均(x)標準偏差(σ)
CX2
CX4
CX8-
最小読み取り値(Lo)、最大読み取り値(Hi)
CX2
CX4
CX8-
上限値と下限値
CX2
CX4
CX8-
読み取り値の変動幅
CX2
CX4
CX8-
名目値
CX2
CX4
CX8-
下限値を下回る読み取り値の数
CX2
CX4
CX8-
上限値を超える読み取り値の数
CX2
CX4
CX8-
校正方法
ゼロ点調整(内蔵ディスク使用)
CX2
CX4
CX8-
1点式
CX2
CX4
CX8-
2点式
CX2
CX4
CX8-
39種類の材質から選択
CX2
CX4
CX8-
工場出荷時のデフォルトにリセット
CX2
CX4
CX8-
音速入力
CX2
CX4
CX8-
既知の厚さの入力
CX2
CX4
CX8-
校正機能
PIN(暗証番号)による校正値のロック
CX2
CX4
CX8-
厚さ計の検定
CX2
CX4
CX8-
校正値を3組まで保存可能なメモリ
CX2
CX4
CX8-
校正範囲外の測定値を知らせる機能
CX2
CX4
CX8-
データの記録(メモリ使用)
読み取り値の数
CX2
CX4
CX8-
100,000
保存可能なバッチの数
CX2
CX4
CX8-
1,000
シーケンシャル式
CX2
CX4
CX8-
グリッド式
CX2
CX4
CX8-
固定バッチサイズﾞとバッチ同士のリンク
CX2
CX4
CX8-
グリッドへの「obst」(障害)記録
CX2
CX4
CX8-
直前の読み取り値の削除
CX2
CX4
CX8-
測定日時の記録
CX2
CX4
CX8-
バッチデータの確認、クリア、消去
CX2
CX4
CX8-
英数字のバッチ名の指定
CX2
CX4
CX8-
バッチ内のデータのグラフ
CX2
CX4
CX8-
データ出力
USB：PCに接続
CX2
CX4
CX8-
Bluetooth®：PC、AndroidTMとiOSデバイスに接続
CX2
CX4
CX8-
DakMaster™ソフトウェア
CX2
CX4
CX8-
探触子の型
二振動子
CX2
CX4
CX8-
探触子の自動認識
CX2
CX4
CX8-
自動Vパス補正
CX2
CX4
CX8-
仕様
Dakota CX Thickness Gauges
コード番号 説明 証明書
CX2 Dakota CX2 Material Thickness Gauge
Calibration Certificate supplied as standard
CX4 Dakota CX4 Material Thickness Gauge
Calibration Certificate supplied as standard
CX8-DL Dakota CX8-DL Material Thickness Gauge
Calibration Certificate supplied as standard
Model Number CX2 CX4 CX8-DL
Measurement Range1
パルス・エコー(P-E) 0.63 - 500mm (0.025 - 19.999インチ) 0.63 - 500mm (0.025 - 19.999インチ) 0.63 - 500mm (0.025 - 19.999インチ)
エコー・エコーThruPaint™(E-E) 2.54 - 20.00mm (0.100-0.787インチ) 2.54 - 20.00mm (0.100-0.787インチ)
音速(VM) 1,250 - 10,000m/s (0.0492 - 0.3937in/µs) 1,250 - 10,000m/s (0.0492 - 0.3937in/µs)
Measurement Accuracy2
パルス・エコー(P-E) ±0.1mm (0.63-19.99mm)
±0.5% (20.00-500.00mm)		 ±0.1mm (0.63-19.99mm)
±0.5% (20.00-500.00mm)		 ±0.05mm (0.63 - 9.99mm)
±0.5% (10.00 - 500.00mm)
±0.004インチ (0.025 - 0.393インチ)
±0.5% (0.394 - 20.00インチ)
エコー・エコーThruPaint™(E-E) ±0.1mm (2.54 - 25.4mm) ±0.1mm (2.54 - 25.4mm) ±0.05mm (2.54 - 9.99mm)
±0.5% (10.00 - 25.4mm)
±0.004インチ (0.100 - 0.393インチ)
±0.5% (0.394 - 1.0インチ)

使用温度 -10～50°C (14～122°F)
電源 AA電池2本
電池の寿命3 アルカリ電池 : 15時間 リチウム電池 : 28時間
本体重量 210g (7.4オンス) - 電池を含む、探触子なし
本体寸法 145 x 73 x 37mm (5.7 x 2.87 x 1.46インチ) - 探触子なし
内用品

Dakota CX2 Ultrasonic Material Thickness Gauge, 5MHz ¼” right angle dual element transducer (TXC5M00CP-4), ultrasonic couplant, carry pouch, screen protector, wrist harness, 2 x AA batteries, operating instructions, test certificate

Dakota CX4 Ultrasonic Material Thickness Gauge, 5MHz ¼” HD right angle dual element transducer (TXC5M00CP-10), ultrasonic couplant, carry pouch, screen protector, wrist harness, 2 x AA batteries, operating instructions, test certificate

Dakota CX8-DL Ultrasonic Material Thickness Gauge, 5MHz ¼” HD right angle dual element transducer (TXC5M00CP-10), ultrasonic couplant, plastic transit case, 3 x screen protectors, wrist harness, 2 x AA batteries, operating instructions, calibration certificate, DakMaster® software CD & USB cable
コード番号 CX2
説明 Dakota CX2 Material Thickness Gauge
証明書 Calibration Certificate supplied as standard
コード番号 CX4
説明 Dakota CX4 Material Thickness Gauge
証明書 Calibration Certificate supplied as standard
コード番号 CX8-DL
説明 Dakota CX8-DL Material Thickness Gauge
証明書 Calibration Certificate supplied as standard
Measurement Range1
パルス・エコー(P-E)
MTG2 0.63 - 500mm (0.025 - 19.999インチ)
MTG4 0.63 - 500mm (0.025 - 19.999インチ)
MTG6 0.63 - 500mm (0.025 - 19.999インチ)
エコー・エコーThruPaint™(E-E)
MTG2
MTG4 2.54 - 20.00mm (0.100-0.787インチ)
MTG6 2.54 - 20.00mm (0.100-0.787インチ)
音速(VM)
MTG2
MTG4 1,250 - 10,000m/s (0.0492 - 0.3937in/µs)
MTG6 1,250 - 10,000m/s (0.0492 - 0.3937in/µs)
Measurement Accuracy2
パルス・エコー(P-E)
MTG2 ±0.1mm (0.63-19.99mm)
±0.5% (20.00-500.00mm)
MTG4 ±0.1mm (0.63-19.99mm)
±0.5% (20.00-500.00mm)
MTG6 ±0.05mm (0.63 - 9.99mm)
±0.5% (10.00 - 500.00mm)
±0.004インチ (0.025 - 0.393インチ)
±0.5% (0.394 - 20.00インチ)
エコー・エコーThruPaint™(E-E)
MTG2 ±0.1mm (2.54 - 25.4mm)
MTG4 ±0.1mm (2.54 - 25.4mm)
MTG6 ±0.05mm (2.54 - 9.99mm)
±0.5% (10.00 - 25.4mm)
±0.004インチ (0.100 - 0.393インチ)
±0.5% (0.394 - 1.0インチ)
使用温度 -10～50°C (14～122°F)
電源 AA電池2本
電池の寿命3 アルカリ電池 : 15時間 リチウム電池 : 28時間
本体重量 210g (7.4オンス) - 電池を含む、探触子なし
本体寸法 145 x 73 x 37mm (5.7 x 2.87 x 1.46インチ) - 探触子なし
内用品

Dakota CX2 Ultrasonic Material Thickness Gauge, 5MHz ¼” right angle dual element transducer (TXC5M00CP-4), ultrasonic couplant, carry pouch, screen protector, wrist harness, 2 x AA batteries, operating instructions, test certificate

Dakota CX4 Ultrasonic Material Thickness Gauge, 5MHz ¼” HD right angle dual element transducer (TXC5M00CP-10), ultrasonic couplant, carry pouch, screen protector, wrist harness, 2 x AA batteries, operating instructions, test certificate

Dakota CX8-DL Ultrasonic Material Thickness Gauge, 5MHz ¼” HD right angle dual element transducer (TXC5M00CP-10), ultrasonic couplant, plastic transit case, 3 x screen protectors, wrist harness, 2 x AA batteries, operating instructions, calibration certificate, DakMaster® software CD & USB cable
● Calibration Certificate supplied as standard.
1 Dependent on material being measured & transducer being used.
2 On steel.
3 Approximate battery life, when in Continuous Reading Mode at a reading rate of 4Hz. Rechargeable batteries may differ.
適合規格
Dakota CX Thickness Gauges

ASTM E 797, EN 14127, EN 15317

コード番号
Dakota CX Thickness Gauges
  • Dakota CX2 Material Thickness Gauge
    • コード番号 : CX2
  • Dakota CX4 Material Thickness Gauge
    • コード番号 : CX4
  • Dakota CX8-DL Material Thickness Gauge
    • コード番号 : CX8-DL
