ねじ式横波

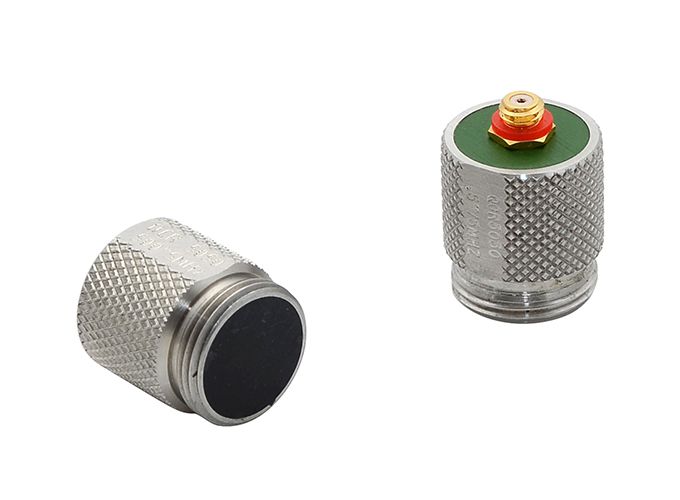

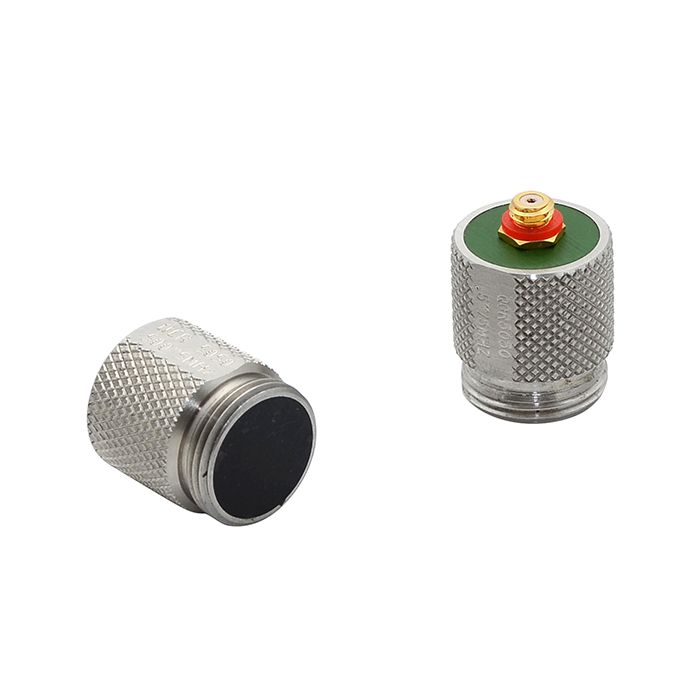

ねじ込み式横波トランスデューサは、斜角探傷用くさびに簡単に着脱できる一振動子トランスデューサです。
- 要約
-
要約
-
同じくさびを使って周波数を変えて検査する場合や、同じ周波数で角度を変えて検査する場合に便利です。
湾曲部や手の届きにくい場所の測定に適しています。
横波の音速を測定するために、異なる角度のくさびに取り付けられます。
このトランスデューサは、探傷器で「三角関数」を使って傷の位置を割り出すときに横波を発生させます。
-
- 仕様
-
仕様ねじ式横波
Connector Type Suitable for Part Number Probe Diameter Probe Characteristic DampingMicrodotFX71FX812.25MHz Shear Wave - Quick Change Transducers
Used for General weld inspectionT-5025-1845 1/4"標準GT-5025-1855 1/4"標準RT-5025-1865 1/4"複合GT-5035-1845 3/8”標準GT-5035-1855 3/8”標準RT-5035-1865 3/8”複合GT-5045-1845 1/2"標準GT-5045-1855 1/2"標準RT-5045-1865 1/2"複合P3.50 MHz Shear Wave - Quick Change Transducers
Used for General weld inspectionT-5045-9865 1/2"複合P5.00 MHz Shear Wave - Quick Change Transducers
Used for General weld inspectionT-5025-2845 1/4"標準GT-5025-2855 1/4"標準RT-5025-2865 1/4"複合GT-5035-2845 3/8”標準GT-5035-2855 3/8”標準RT-5035-2865 3/8”複合GT-5045-2845 1/2"標準GT-5045-2855 1/2"標準RT-5045-2865 1/2"複合G10.00 MHz Shear Wave - Quick Change Transducers
Used for General weld inspectionT-5025-4855 1/4"標準RT-5025-4845 1/4"標準GT-5025-4865 1/4"複合PT-5045-4845 1/2"標準GT-5045-4855 1/2"標準RS - 標準、減衰なし
HG - 減衰、高ゲイン
R - 分解能良好
-
- コード番号
-
コード番号ねじ式横波
-
周波数：2.25MHz- コード番号 : T-5025-1845
-
周波数：2.25MHz- コード番号 : T-5025-1855
-
周波数：2.25MHz- コード番号 : T-5025-1865
-
周波数：2.25MHz- コード番号 : T-5035-1845
-
周波数：2.25MHz- コード番号 : T-5035-1855
-
周波数：2.25MHz- コード番号 : T-5035-1865
-
周波数：2.25MHz- コード番号 : T-5045-1845
-
周波数：2.25MHz- コード番号 : T-5045-1855
-
2.25 MHz 1/2" Shear Wave - Quick Change Transducers - Composite- コード番号 : T-5045-1865
-
周波数：3.50MHz- コード番号 : T-5045-9865
-
周波数：5.00MHz- コード番号 : T-5025-2845
-
周波数：5.00MHz- コード番号 : T-5025-2855
-
周波数：5.00MHz- コード番号 : T-5025-2865
-
周波数：5.00MHz- コード番号 : T-5035-2865
-
周波数：5.00MHz- コード番号 : T-5035-2845
-
周波数：5.00MHz- コード番号 : T-5045-2855
-
周波数：5.00MHz- コード番号 : T-5045-2845
-
周波数：5.00MHz- コード番号 : T-5045-2865
-
周波数：5.00MHz- コード番号 : T-5035-2855
-
周波数：10.00MHz- コード番号 : T-5025-4855
-
周波数：10.00MHz- コード番号 : T-5025-4845
-
10.00 MHz 1/4" Shear Wave - Quick Change Transducers - Composite- コード番号 : T-5025-4865
-
周波数：10.00MHz- コード番号 : T-5045-4845
-
周波数：10.00MHz- コード番号 : T-5045-4855
- アクセサリー
-
アクセサリーねじ式横波
コード番号V-000-0001
コード番号V-000-0003
コード番号V-000-0004
コード番号V-000-0002
コード番号N-104-0070
コード番号N-104-0000
コード番号N-104-0020
コード番号TL-24030-5
コード番号N-204-0000
コード番号N-204-0020
コード番号N-104-0021
コード番号TL-24031
コード番号TL-24032
コード番号X-132-0000
コード番号X-532-0000
コード番号X-533-0000
コード番号X-152-0000
コード番号X-752-0000
コード番号F-000-7103
コード番号F-000-7102
コード番号X-633-0000
コード番号TZ-24035
-
-
ねじ式横波
ねじ込み式横波トランスデューサは、斜角探傷用くさびに簡単に着脱できる一振動子トランスデューサです。
要約
ねじ式横波
同じくさびを使って周波数を変えて検査する場合や、同じ周波数で角度を変えて検査する場合に便利です。
湾曲部や手の届きにくい場所の測定に適しています。
横波の音速を測定するために、異なる角度のくさびに取り付けられます。
このトランスデューサは、探傷器で「三角関数」を使って傷の位置を割り出すときに横波を発生させます。
仕様
ねじ式横波
| Connector Type | Suitable for | ||||||
|---|---|---|---|---|---|---|---|
| Part Number | Probe Diameter | Probe Characteristic |
Damping
|
Microdot
|
FX71
|
FX81
|
|
| 2.25MHz Shear Wave - Quick Change Transducers Used for General weld inspection | |||||||
| T-5025-1845 | 1/4" |
標準 |
G |
|
|
|
|
| T-5025-1855 | 1/4" |
標準 |
R |
|
|
|
|
| T-5025-1865 | 1/4" |
複合 |
G |
|
|
|
|
| T-5035-1845 | 3/8” |
標準 |
G |
|
|
|
|
| T-5035-1855 | 3/8” |
標準 |
R |
|
|
|
|
| T-5035-1865 | 3/8” |
複合 |
G |
|
|
|
|
| T-5045-1845 | 1/2" |
標準 |
G |
|
|
|
|
| T-5045-1855 | 1/2" |
標準 |
R |
|
|
|
|
| T-5045-1865 | 1/2" |
複合 |
P |
|
|
|
|
| 3.50 MHz Shear Wave - Quick Change Transducers Used for General weld inspection | |||||||
| T-5045-9865 | 1/2" |
複合 |
P |
|
|
|
|
| 5.00 MHz Shear Wave - Quick Change Transducers Used for General weld inspection | |||||||
| T-5025-2845 | 1/4" |
標準 |
G |
|
|
|
|
| T-5025-2855 | 1/4" |
標準 |
R |
|
|
|
|
| T-5025-2865 | 1/4" |
複合 |
G |
|
|
|
|
| T-5035-2845 | 3/8” |
標準 |
G |
|
|
|
|
| T-5035-2855 | 3/8” |
標準 |
R |
|
|
|
|
| T-5035-2865 | 3/8” |
複合 |
G |
|
|
|
|
| T-5045-2845 | 1/2" |
標準 |
G |
|
|
|
|
| T-5045-2855 | 1/2" |
標準 |
R |
|
|
|
|
| T-5045-2865 | 1/2" |
複合 |
G |
|
|
|
|
| 10.00 MHz Shear Wave - Quick Change Transducers Used for General weld inspection | |||||||
| T-5025-4855 | 1/4" |
標準 |
R |
|
|
|
|
| T-5025-4845 | 1/4" |
標準 |
G |
|
|
|
|
| T-5025-4865 | 1/4" |
複合 |
P |
|
|
|
|
| T-5045-4845 | 1/2" |
標準 |
G |
|
|
|
|
| T-5045-4855 | 1/2" |
標準 |
R |
|
|
|
|
S - 標準、減衰なし
HG - 減衰、高ゲイン
R - 分解能良好
HG - 減衰、高ゲイン
R - 分解能良好
コード番号
ねじ式横波
-
周波数：2.25MHz
- コード番号 : T-5025-1845
-
周波数：2.25MHz
- コード番号 : T-5025-1855
-
周波数：2.25MHz
- コード番号 : T-5025-1865
-
周波数：2.25MHz
- コード番号 : T-5035-1845
-
周波数：2.25MHz
- コード番号 : T-5035-1855
-
周波数：2.25MHz
- コード番号 : T-5035-1865
-
周波数：2.25MHz
- コード番号 : T-5045-1845
-
周波数：2.25MHz
- コード番号 : T-5045-1855
-
2.25 MHz 1/2" Shear Wave - Quick Change Transducers - Composite
- コード番号 : T-5045-1865
-
周波数：3.50MHz
- コード番号 : T-5045-9865
-
周波数：5.00MHz
- コード番号 : T-5025-2845
-
周波数：5.00MHz
- コード番号 : T-5025-2855
-
周波数：5.00MHz
- コード番号 : T-5025-2865
-
周波数：5.00MHz
- コード番号 : T-5035-2865
-
周波数：5.00MHz
- コード番号 : T-5035-2845
-
周波数：5.00MHz
- コード番号 : T-5045-2855
-
周波数：5.00MHz
- コード番号 : T-5045-2845
-
周波数：5.00MHz
- コード番号 : T-5045-2865
-
周波数：5.00MHz
- コード番号 : T-5035-2855
-
周波数：10.00MHz
- コード番号 : T-5025-4855
-
周波数：10.00MHz
- コード番号 : T-5025-4845
-
10.00 MHz 1/4" Shear Wave - Quick Change Transducers - Composite
- コード番号 : T-5025-4865
-
周波数：10.00MHz
- コード番号 : T-5045-4845
-
周波数：10.00MHz
- コード番号 : T-5045-4855
アクセサリー
ねじ式横波
-
コード番号: V-000-0001
-
コード番号: V-000-0003
-
コード番号: V-000-0004
-
コード番号: V-000-0002
-
コード番号: N-104-0070
-
コード番号: N-104-0000
-
コード番号: N-104-0020
-
コード番号: TL-24030-5
-
コード番号: N-204-0000
-
コード番号: N-204-0020
-
コード番号: N-104-0021
-
コード番号: TL-24031
-
コード番号: TL-24032
-
コード番号: X-132-0000
-
コード番号: X-532-0000
-
コード番号: X-533-0000
-
コード番号: X-152-0000
-
コード番号: X-752-0000
-
コード番号: F-000-7103
-
コード番号: F-000-7102
-
コード番号: X-633-0000
-
コード番号: TZ-24035
