横波標準

Standard-Shear-Wave-Transducer

斜角探傷法くさびに取り付けて使用する、大型の一振動子トランスデュ

ーサです。

  • 要約

    • 要約

    • 横波標準トランスデューサは、横波の音速を測定するために異なる角度のくさびに取り付けられます。

      このトランスデューサは、探傷器で「三角関数」を使って傷の位置を割り出すときに横波を発生させます。

  • 仕様
    • 仕様
      横波標準
      Connector Type Suitable for measuring
      Part Number Probe Diameter Probe Characteristic
      Damping
      Microdot
      BNC
      FX71
      FX81
      2.25 MHz Shear Wave Standard Transducers
      Used for General weld inspection
      T-8044-1848
      1/2 x 1/2"
      標準
      G
      T-8044-1858
      1/2 x 1/2"
      標準
      R
      T-8084-1848
      1/2 x 1"
      標準
      G
      T-8084-1858
      1/2 x 1"
      標準
      R
      T-8054-1848
      5/8 x 5/8"
      標準
      G
      T-8054-1858
      5/8 x 5/8"
      標準
      R
      T-8054-1868
      5/8 x 5/8"
      複合
      P
      T-8094-1848
      5/8 x 3/4"
      標準
      G
      T-8094-1858
      5/8 x 3/4"
      標準
      R
      T-8094-1868
      5/8 x 3/4"
      複合
      P
      T-8064-1848
      3/4 x 3/4"
      標準
      G
      T-8064-1858
      3/4 x 3/4"
      標準
      R
      5.00 MHz Shear Wave Standard Transducers
      Used for General weld inspection
      T-8044-2848
      1/2 x 1/2"
      標準
      G
      T-8044-2858
      1/2 x 1/2"
      標準
      R
      T-8054-2848
      5/8 x 5/8"
      標準
      G
      T-8054-2858
      5/8 x 5/8"
      標準
      R
      T-8054-2868
      5/8 x 5/8"
      複合
      P
      T-8094-2868
      5/8 x 3/4"
      複合
      P
      S - 標準、減衰なし
      HG - 減衰、高ゲイン
      R - 分解能良好
  • コード番号
    • コード番号
      横波標準
      • 周波数：2.25 MHz
        • コード番号 : T-8044-1848
      • 周波数：2.25 MHz
        • コード番号 : T-8044-1858
      • 周波数：2.25 MHz
        • コード番号 : T-8084-1848
      • 周波数：2.25 MHz
        • コード番号 : T-8084-1858
      • 周波数：2.25 MHz
        • コード番号 : T-8054-1848
      • 周波数：2.25 MHz
        • コード番号 : T-8054-1858
      • 2.25 MHz 5/8 x 5/8" Shear Wave Standard Transducers - Standard - Composite - BNC
        • コード番号 : T-8054-1868
      • 周波数：2.25 MHz
        • コード番号 : T-8094-1848
      • 2.25 MHz 5/8 x 3/4" Shear Wave Standard Transducers - Standard - Composite - BNC
        • コード番号 : T-8094-1868
      • 2.25 MHz标准横波传感器
        • コード番号 : T-8094-1858
      • 周波数：2.25 MHz
        • コード番号 : T-8064-1848
      • 周波数：2.25 MHz
        • コード番号 : T-8064-1858
      • 周波数：5.00 MHz
        • コード番号 : T-8054-2848
      • 周波数：5.00 MHz
        • コード番号 : T-8054-2858
      • 5.00 MHz 5/8 x 5/8" Shear Wave Standard Transducers - Standard - Composite - BNC
        • コード番号 : T-8054-2868
      • 5.00 MHz 5/8 x 3/4" Shear Wave Standard Transducers - Standard - Composite - BNC
        • コード番号 : T-8094-2868
      • 周波数：5.00 MHz
        • コード番号 : T-8044-2848
      • 周波数：5.00 MHz
        • コード番号 : T-8044-2858
  • アクセサリー
    • アクセサリー
      横波標準
      • コード番号V-000-0001
      • コード番号V-000-0003
      • コード番号V-000-0004
      • コード番号V-000-0002
      • コード番号N-104-0070
      • コード番号N-104-0000
      • コード番号N-104-0020
      • コード番号TL-24030-5
      • コード番号N-204-0000
      • コード番号N-204-0020
      • コード番号N-104-0021
      • コード番号TL-24031
      • コード番号TL-24032
      • コード番号X-132-0000
      • コード番号X-533-0000
      • コード番号X-152-0000
      • コード番号X-752-0000
      • コード番号F-000-7103
      • コード番号F-000-7102
      • コード番号X-633-0000
      • コード番号TZ-24035

横波標準

Standard-Shear-Wave-Transducer

斜角探傷法くさびに取り付けて使用する、大型の一振動子トランスデュ

ーサです。

要約

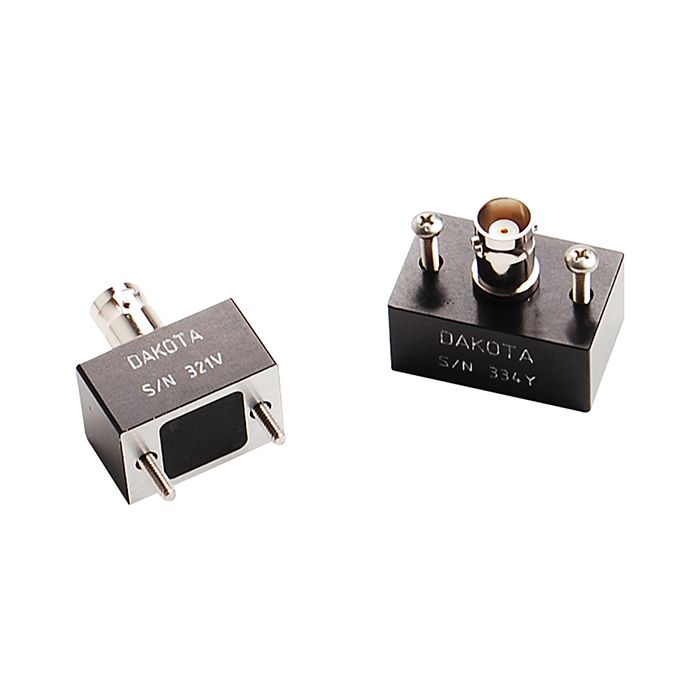

main product photo
