ボルト軸力測定用探触子

Transducer-Intro

ボルトを締めたときに、ボルトが実際に伸びた長さを超音波で測定する探触子を多数取り揃えています。

  • 要約

    • 要約

    • BG80シリーズは、ボルトに荷重がかかったときに伸びた長さを測定して、軸力を求めます。


      ボルトの弾性限度内では伸びの長さは荷重に比例するため、伸びの長さを測定し、ボルトの物性を加味すれば、ボルトにかかった荷重を算出できます。

  • 仕様
    • 仕様
      ボルト軸力測定用探触子
      Connector Type Suitable for
      Part Number
      Probe Diameter
      		 Element Type Probe Characteristic
      Damping
      Potted
      Microdot
      Top
      Side
      MultiMax
      BT1-DL
      BT2-DL
      2.25 MHz Single Element Contact Transducer
      Materials used: All Metals
      T-5023-1855
      1/4"
      Single Element Contact
      Finger Tip
      R
      T-4023-1855
      1/4"
      Single Element Contact
      Finger Tip
      R
      T-5043-1855
      1/2"
      Single Element Contact
      Finger Tip
      R
      T-4043-1855
      1/2"
      Single Element Contact
      Finger Tip
      R
      T-895-0607
      3/4"
      Single Element Contact
      Stick On
      S
      2.25 MHz Single Element Contact Magnetic Transducer
      T-702-1405
      1/4"
      一振動子、磁石付き
      標準
      S
      T-703-1405
      3/8”
      一振動子、磁石付き
      標準
      S
      T-704-1405
      1/2"
      一振動子、磁石付き
      標準
      S
      T-706-1405
      3/4"
      一振動子、磁石付き
      標準
      S
      5.00 MHz Single Element Contact Transducer
      Materials used: All Metals
      T-5903-2875
      1/8”
      Single Element Contact
      Finger Tip Slim
      HD
      T-4903-2875
      1/8”
      Single Element Contact
      Finger Tip Slim
      HD
      T-5023-2855
      1/4"
      Single Element Contact
      Finger Tip
      R
      T-4023-2855
      1/4"
      Single Element Contact
      Finger Tip
      R
      T-5043-2855
      1/2"
      Single Element Contact
      Finger Tip
      R
      T-4043-2855
      1/2"
      Single Element Contact
      Finger Tip
      R
      5.00 MHz Single Element Contact Magnetic Transducer
      T-700-2405
      1/8”
      一振動子、磁石付き
      標準
      S
      T-702-2405
      1/4"
      一振動子、磁石付き
      標準
      S
      T-703-2405
      3/8”
      一振動子、磁石付き
      標準
      S
      T-704-2405
      1/2"
      一振動子、磁石付き
      標準
      S
      T-706-2405
      3/4"
      一振動子、磁石付き
      標準
      S
      7.50 MHz Glue On Single Element Contact Transducer
      A-000-9003
      1/10 x 1/10”
      Glue On Single Contact Crystals
      Lot of 12 pcs
      A-000-9001
      1/8 x 1/8”
      Glue On Single Contact Crystals
      Lot of 12 pcs
      M-001-5140
      1/8 x 1/8”
      Glue On Single Contact Crystals
      Lot of 100 pcs
      10.00 MHz Single Element Contact Transducer
      Materials used: All Metals
      T-5903-4875
      1/8”
      Single Element Contact
      Finger Tip Slim
      HD
      T-4903-4875
      1/8”
      Single Element Contact
      Finger Tip Slim
      HD
      T-5023-4855
      1/4"
      Single Element Contact
      Finger Tip
      R
      T-4023-4855
      1/4"
      Single Element Contact
      Finger Tip
      R
      10.00 MHz Single Element Contact Magnetic Transducer
      T-700-4405
      1/8”
      一振動子、磁石付き
      標準
      S
      T-702-4405
      1/4"
      一振動子、磁石付き
      標準
      S
      *減衰 : S - 標準、減衰なし
  • コード番号
    • コード番号
      ボルト軸力測定用探触子
      • 2.25 MHz単一要素接触トランスデューサ
        • コード番号 : T-5023-1855
      • 2.25 MHz単一要素接触トランスデューサ
        • コード番号 : T-4023-1855
      • 2.25MHz 1/2" Single Element Contact Non-Magnetic Transducer - Finger Tip - Resolution - Microdot Top
        • コード番号 : T-5043-1855
      • 2.25 MHz単一要素接触トランスデューサ
        • コード番号 : T-4043-1855
      • 2.25 MHz 3/4" Single Element Contact Non-Magnetic Transducer - Stick On - Resolution - Potted Top
        • コード番号 : T-895-0607
      • 軸力測定用探触子サ2.25MHz
        • コード番号 : T-702-1405
      • 軸力測定用探触子サ2.25MHz
        • コード番号 : T-703-1405
      • 軸力測定用探触子サ2.25MHz
        • コード番号 : T-704-1405
      • 軸力測定用探触子サ2.25MHz
        • コード番号 : T-706-1405
      • 5.00 MHz単一要素接触トランスデューサ
        • コード番号 : T-5903-2875
      • 5.00 MHz単一要素接触トランスデューサ
        • コード番号 : T-4903-2875
      • 5.00 MHz単一要素接触トランスデューサ
        • コード番号 : T-5023-2855
      • 5.00 MHz単一要素接触トランスデューサ
        • コード番号 : T-4023-2855
      • 5.00 MHz単一要素接触トランスデューサ
        • コード番号 : T-5043-2855
      • 5.00 MHz単一要素接触トランスデューサ
        • コード番号 : T-4043-2855
      • 軸力測定用探触子サ5.00MHz
        • コード番号 : T-700-2405
      • 軸力測定用探触子サ5.00MHz
        • コード番号 : T-702-2405
      • 軸力測定用探触子サ5.00MHz
        • コード番号 : T-703-2405
      • 軸力測定用探触子サ5.00MHz
        • コード番号 : T-704-2405
      • 軸力測定用探触子サ5.00MHz
        • コード番号 : T-706-2405
      • 7.50 MHz 1/10” x 1/10” Glue On Single Element Contact Transducer - Lot of 12 pcs
        • コード番号 : A-000-9003
      • 7.50 MHz 1/8” x 1/8” Glue On Single Element Contact Transducer - Lot of 12 pcs
        • コード番号 : A-000-9001
      • 7.50 MHz 1/8” x 1/8” Glue On Single Element Contact Transducer - Lot of 100 pcs
        • コード番号 : M-001-5140
      • 10.00 MHz単一要素接触トランスデューサ
        • コード番号 : T-5903-4875
      • 10.00 MHz単一要素接触トランスデューサ
        • コード番号 : T-4903-4875
      • 10.00 MHz単一要素接触トランスデューサ
        • コード番号 : T-5023-4855
      • 10.00 MHz単一要素接触トランスデューサ
        • コード番号 : T-4023-4855
      • 軸力測定用探触子サ10.00MHz
        • コード番号 : T-700-4405
      • 軸力測定用探触子サ10.00MHz
        • コード番号 : T-702-4405

ボルト軸力測定用探触子

Transducer-Intro

ボルトを締めたときに、ボルトが実際に伸びた長さを超音波で測定する探触子を多数取り揃えています。

要約

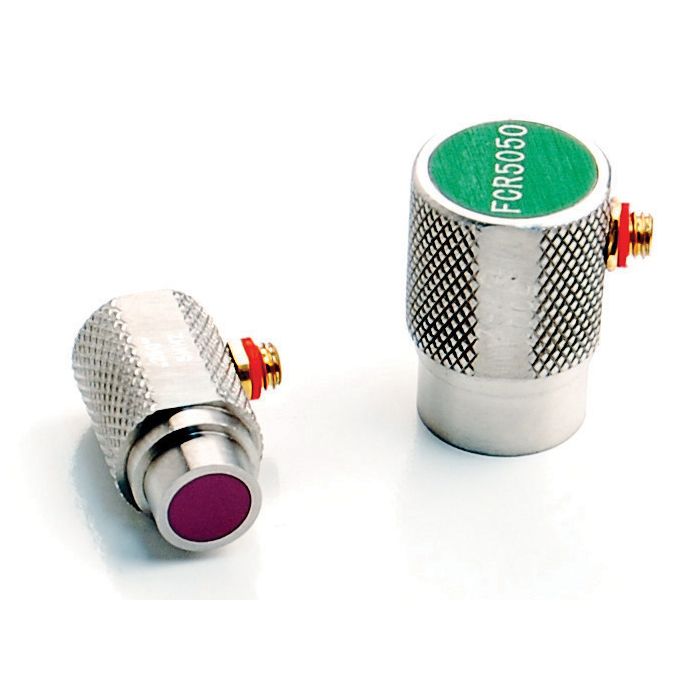

main product photo
