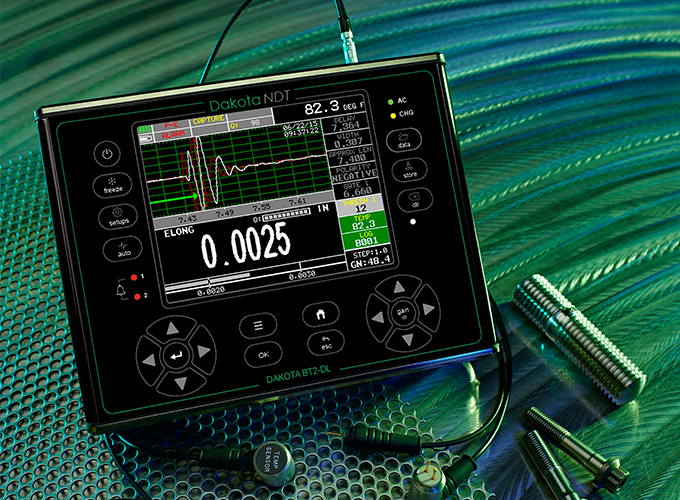

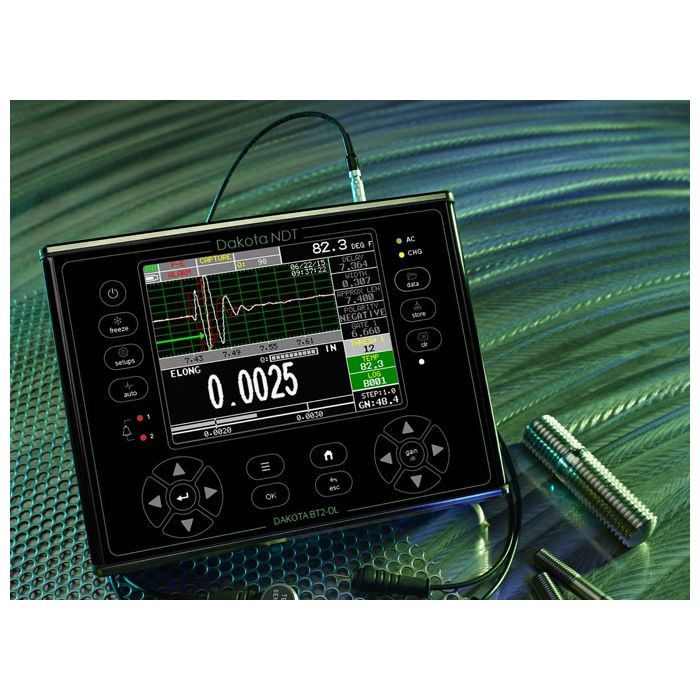

Dakota BT2-DL Benchtop Bolt Tension Monitor
The Dakota BT2-DL is a high-precision benchtop Bolt Tension Monitor designed to measure bolt tension, elongation, load, and stress using advanced ultrasonic technology. Unlike standard torque methods, the BT2-DL provides accuracy within ±0.00001 inches (0.0001 mm) for fasteners up to 100 feet in length.
- 要約
-
要約
-
It incorporates all of the great features of the Dakota BT1-DL Bolt Tension Monitor, with some added benefits in terms of features, hardware, speed, and length. Dakota BT2-DL Ultrasonic Bolt Tension Monitor very accurately measures fasteners up to 100 feet in length, and sports our very best effort to date…in terms of overall performance/power!
Transducer Options
A wide range of Single Element Contact Transducers available
-
- 特長
-
特長
Dakota BT2-DL Benchtop Bolt Tension Monitor
Firmware Upgrades
Regularly checking and updating your firmware is crucial for maintaining performance, and ensuring compatibility with new features.
Make sure your Dakota Bolt Tension Monitor is running the latest firmware, select your gauge below.
Dakota Ultrasonics Max II
Dakota NDT BT2-DL
-
- 製品の特長
-
Dakota NDT BT Benchtop Bolt Tension Monitor
製品の特長Dakota BT2-DL Benchtop Bolt Tension Monitor
Model BT2-DL Display Mode 厚さ - 数値 Aスキャン 正半波、負半波、全波（RF）BTM Measurement Range PE - 25.4 - 25,400mm (1 - 999”), EE, EEV測定精度1 +/- 0.0001mm (+/- 0.00001")Measurement Rate 手動 1秒間に8回読み取り速度の校正範囲 1250 - 13,99m/秒 (0.0492 - 0.5510 “/μ秒)自動温度補正 制限値のアラームモード メモリとデータの記録 4GBの内蔵メモリ
連続データと表形式データ
ビットマップ画像の撮影と画像ビューア校正のオプション 自動、固定、一点式と二点式探触子の型 一振動子周波数の範囲 1 - 10MHz画面 Blanview sunlight readable QVGA TFT color display (320 x 240 pixels)
Viewable area 4.54 x 3.40 in (115.2 x 86.4 mm), or 5.7 in (144.78 mm) diagonal単位(選択可能) in/mm, μsLEDのバックライト オン/オフ/自動繰り返し性と安定性のインジケーター 電池の残量アイコン 節電モード 自動探触子のコネクタの形式 Microdot, Lemo and BNCUSB接続 温度センサー 画面のリフレッシュレート 60Hzタイミング 高精度TCXO(温度補償水晶発振器)1回発振100MHz の低消費電力8ビットデジタイザーパルス発振器 Spike, Square Wave & Tone Burst.Pulser Voltage: 100 – 400v
Selectable step options Spike, Thin, Wide, HV Spike, HV Thin, HV Wide, TB .5MHz, TB 1MHz, TB 2MHz, TB 5MHz, TB 10 MHz. Spike 40 ns, Square Wave 80 to 400 ns, Tone Burst 50 ns to 1 microsecond減衰 50、 75、 100、 300、 600、1500Ω周波数帯 広帯域1.8～19MHz（-3dB）フィルター水平方向直線性 +/- 0.4% FSW垂直方向直線性 +/- 1% FSH増幅器直線性 +/- 1 dB振幅の測定 0～100% FSH、分解能1%遅延 鋼測定用音速で25,400mm（0～999.9インチ）測定ゲート Three independent gates depending on measurement mode selected, with audible and visual alarms. Amplitude 5-95%, 1% steps測定条件の設定 64件の測定条件を設定可能。出荷時に設定済みの条件も編集可能自動設定 個々のボルトの探知、スコープ、設定プロセスの表示を自動化警報の基準値 ランプとブザーによる警報の基準値の上限/下限を調節可能測定現場での校正 負荷と応力を使った精密測定用のベクトルまたは回帰補正曲線警報の基準値バー 警報の基準値の上限/下限（許容範囲）を表示探知 ゼロ交差時間の単位 ナノ秒伸び 長さの変化（インチ/mm）を測定負荷 荷重負荷（KIPまたはMPa単位）をかけて測定応力 単位面積当たりの応力（インチ/インチまたはmm/mm）を測定ひずみ（%） 有効長に対する伸び率を測定ボルトの材質 設定済みまたは独自作成の材質リストから選択接着剤式 伸びが非常に小さい短いボルトの測定時に、トランスデューサーの配置エラー をなくす目的で使用可能
-
Dakota NDT BT Benchtop Bolt Tension Monitor
- 仕様
-
仕様Dakota BT2-DL Benchtop Bolt Tension Monitor
コード番号 説明 証明書 Z-197-0001 Dakota BT2-DL Benchtop Bolt Tension Monitor (Max II)
使用温度 -10～60ºC (14～140ºF) 電源 Lithium Ion Pack (supplied) or 6 x AA batteries 電池の寿命 Lithium Pack: 18hrs, Alkaline: 12 hrs, Nicad: 5 hrs, NI-MH: 12 hrs 本体重量 2.04kg (4.5lbs) - including batteries 本体寸法 216 x 165 x 70mm (8.5 x 6.5 x 2.5”) 内用品 Unit, Lithium Pack, 4 oz. Bottle of Couplant, USB Type A to Type B Transfer Cable, Carrying Case, 10’ Lemo 00 to Microdot Transducer Cable, PC Utility Software (download from website), Operation Manual and Certification. ● Certificate supplied as standard
-
- 適合規格
-
適合規格Dakota BT2-DL Benchtop Bolt Tension Monitor
Factory calibration traceable to NIST & MIL-STD-45662A
-
- ダウンロード
-
ダウンロード
-
Elcometer BG80 ボルト軸力計 - 取扱説明書
-
Elcometer BG80 ボルト軸力計 - データシート
-
Elcometer BG80 ボルト軸力計 - 適合宣言書
- コード番号
-
コード番号Dakota BT2-DL Benchtop Bolt Tension Monitor
-
Dakota BT2-DL Benchtop Bolt Tension Monitor (Max II)- コード番号 : Z-197-0001
-
