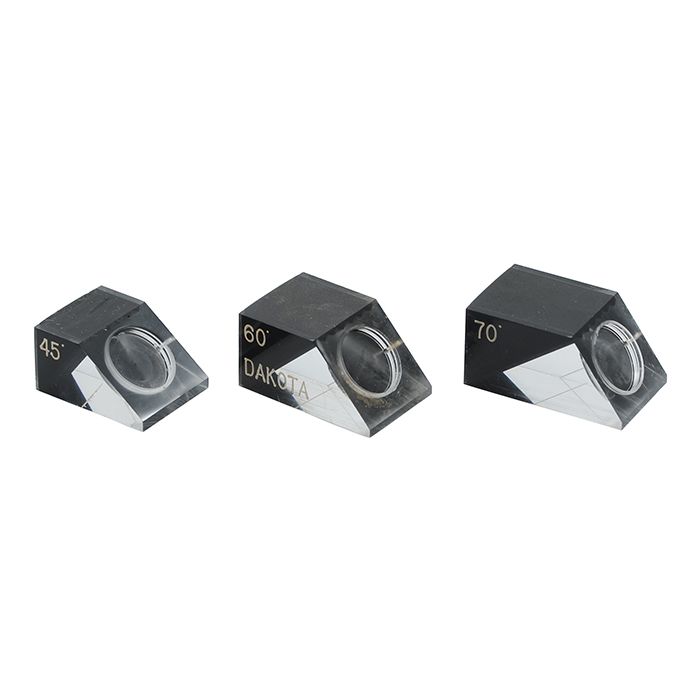

Cunei per Trasduttore
I cunei per trasduttori sono progettati per l'uso con i trasduttori standard a onde S e i trasduttori a onde S a sostituzione rapida.
- Sommario
-
Sommario
-
I cunei per i trasduttori standard a onde S vengono fissati ai trasduttori con due viti, mentre i cunei a sostituzione rapida per trasduttori a onde S a sostituzione rapida vengono avvitati.
I cunei aumentano la versatilità del trasduttore, trasformandolo in un trasduttore a fascio angolare da 45°, 60° o 70°. Ciò permette al trasduttore di produrre le onde S e di utilizzarlo con la funzione "Trigonometria" del calibro.
-
- Dati tecnici
-
Specifiche TecnicheCunei per Trasduttore
Part Number Probe Diameter Angle Wedge - Standard Transducers Angle beam wedge for standard shear wave transducers. X-004-0014 1/2 x 1/2" 45° X-004-0015 1/2 x 1/2" 60° X-004-0016 1/2 x 1/2" 70° X-004-0017 1/2 x 1" 45° X-004-0018 1/2 x 1" 60° X-004-0019 1/2 x 1" 70° X-004-0020 5/8 x 5/8" 45° X-004-0021 5/8 x 5/8" 45° X-004-0022 5/8 x 5/8" 70° Wedge - Serrated Square X-004-0050 5/8 x 5/8" 45° X-004-0051 5/8 x 5/8" 60° X-004-0052 5/8 x 5/8" 70° Wedge - Snail Transducers Angle beam wedge meeting American Welding society standards for use with standard shear wave transducers. X-004-0023 5/8 x 5/8" 45° X-004-0024 5/8 x 5/8" 60° X-004-0025 5/8 x 5/8" 70° Wedge - Standard Quick Change Transducers Angle beam wedge designed for quick change transducers X-004-0038 1/4" 45° X-004-0039 1/4" 60° X-004-0040 1/4" 70° X-004-0041 3/8” 45° X-004-0042 3/8” 60° X-004-0043 3/8” 70° X-004-0044 1/2" 45° X-004-0045 1/2" 60° X-004-0046 1/2" 70°
-
- Codice articolo
-
Codice articoloCunei per Trasduttore
-
Cuneo - trasduttori standard- Codice articolo : X-004-0014
-
Cuneo - trasduttori standard- Codice articolo : X-004-0015
-
Cuneo - trasduttori standard- Codice articolo : X-004-0016
-
Cuneo - trasduttori standard- Codice articolo : X-004-0017
-
Cuneo - trasduttori standard- Codice articolo : X-004-0018
-
Cuneo - trasduttori standard- Codice articolo : X-004-0019
-
Cuneo - trasduttori standard- Codice articolo : X-004-0020
-
Cuneo - trasduttori a chiocciola- Codice articolo : X-004-0023
-
Cuneo - trasduttori a chiocciola- Codice articolo : X-004-0025
-
Cuneo - trasduttori a chiocciola- Codice articolo : X-004-0043
-
-
Cunei per Trasduttore
I cunei per trasduttori sono progettati per l'uso con i trasduttori standard a onde S e i trasduttori a onde S a sostituzione rapida.
Sommario
Cunei per Trasduttore
I cunei per i trasduttori standard a onde S vengono fissati ai trasduttori con due viti, mentre i cunei a sostituzione rapida per trasduttori a onde S a sostituzione rapida vengono avvitati.
I cunei aumentano la versatilità del trasduttore, trasformandolo in un trasduttore a fascio angolare da 45°, 60° o 70°. Ciò permette al trasduttore di produrre le onde S e di utilizzarlo con la funzione "Trigonometria" del calibro.
Specifiche Tecniche
Cunei per Trasduttore
| Part Number | Probe Diameter | Angle |
| Wedge - Standard Transducers | ||
| Angle beam wedge for standard shear wave transducers. | ||
| X-004-0014 | 1/2 x 1/2" | 45° |
| X-004-0015 | 1/2 x 1/2" | 60° |
| X-004-0016 | 1/2 x 1/2" | 70° |
| X-004-0017 | 1/2 x 1" | 45° |
| X-004-0018 | 1/2 x 1" | 60° |
| X-004-0019 | 1/2 x 1" | 70° |
| X-004-0020 | 5/8 x 5/8" | 45° |
| X-004-0021 | 5/8 x 5/8" | 45° |
| X-004-0022 | 5/8 x 5/8" | 70° | Wedge - Serrated Square |
| X-004-0050 | 5/8 x 5/8" | 45° |
| X-004-0051 | 5/8 x 5/8" | 60° |
| X-004-0052 | 5/8 x 5/8" | 70° | Wedge - Snail Transducers |
| Angle beam wedge meeting American Welding society standards for use with standard shear wave transducers. | ||
| X-004-0023 | 5/8 x 5/8" | 45° |
| X-004-0024 | 5/8 x 5/8" | 60° |
| X-004-0025 | 5/8 x 5/8" | 70° | Wedge - Standard Quick Change Transducers |
| Angle beam wedge designed for quick change transducers | ||
| X-004-0038 | 1/4" | 45° |
| X-004-0039 | 1/4" | 60° |
| X-004-0040 | 1/4" | 70° |
| X-004-0041 | 3/8” | 45° |
| X-004-0042 | 3/8” | 60° |
| X-004-0043 | 3/8” | 70° |
| X-004-0044 | 1/2" | 45° |
| X-004-0045 | 1/2" | 60° |
| X-004-0046 | 1/2" | 70° |
Codice articolo
Cunei per Trasduttore
-
Cuneo - trasduttori standard
- Codice articolo : X-004-0014
-
Cuneo - trasduttori standard
- Codice articolo : X-004-0015
-
Cuneo - trasduttori standard
- Codice articolo : X-004-0016
-
Cuneo - trasduttori standard
- Codice articolo : X-004-0017
-
Cuneo - trasduttori standard
- Codice articolo : X-004-0018
-
Cuneo - trasduttori standard
- Codice articolo : X-004-0019
-
Cuneo - trasduttori standard
- Codice articolo : X-004-0020
-
Cuneo - trasduttori a chiocciola
- Codice articolo : X-004-0023
-
Cuneo - trasduttori a chiocciola
- Codice articolo : X-004-0025
-
Cuneo - trasduttori a chiocciola
- Codice articolo : X-004-0043
