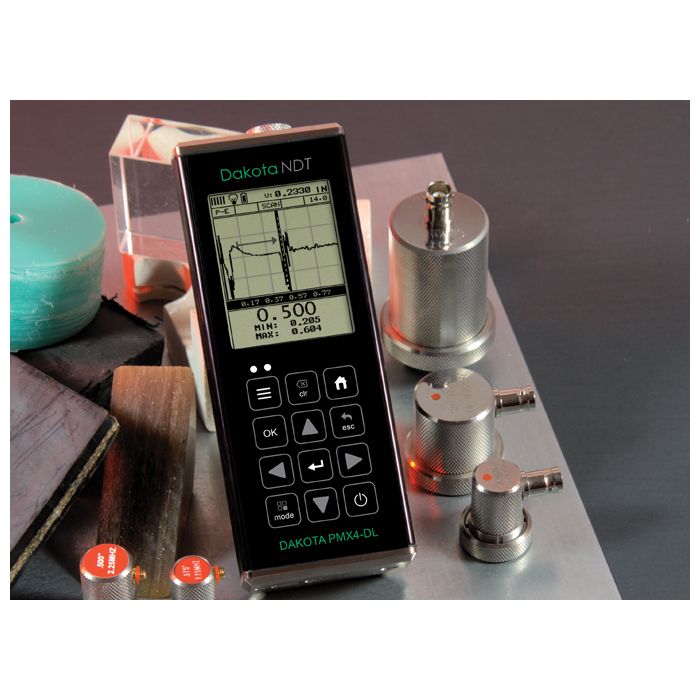

Dakota PMX4-DL High Penetration Thickness Gauge (HPX DL+)

Dakota PMX High Penetration Thickness Gauge

The Dakota PMX4-DL High Penetration Thickness Gauge is designed specifically for use on materials that are difficult to penetrate sound, due to the lack of material consistency, grain structure, and overall thickness.

Sommario
- Sommario
- With multiple high voltage pulser options, as well as filters tuned for lower frequency transducers (500 kHz – 10 MHz), the Dakota PMX4-DL High Penetration Precision Thickness Gauge compliments our product range by adding additional material types to our list of application possibilities. Common material types of interest are Fiberglass, carbon fiber, cast metals, rubber, high density polyethylene (HDPE), fiber reinforced plastic (FRP), lead, and all steels and aluminums.
  Typical target applications are Fiberglass sheets, pipes, storage tanks, aerospace composites, boat hulls, conveyor belts, composite plastics, etc. There are a variety of features and tools to accommodate a number of material types and applications. The electronic platform is FPGA driven for speed and accuracy. The screen refresh rate of 25Hz contributes to the overall responsiveness of the gauge.
  The built-in data logger has two file format options, grid or sequential, and is equipped with an internal 4Gb SD card for memory. Connectivity to a standard PC or Apple via USB-C, and used in conjunction with our Windows® PC or OSX reporting software available for download, at no charge, on our website.
  Transducer Options
  A wide range of Single Element Contact Transducers available
  Click Here
Caratteristiche principali
- Caratteristiche principali

  Dakota PMX4-DL High Penetration Thickness Gauge (HPX DL+)

  Applications
  Precision Machining
  Stamping
  Aircraft
  Automotive
  Thin Plastics
  Firmware Upgrades
  Regularly checking and updating your firmware is crucial for maintaining performance, and ensuring compatibility with new features.
  Make sure your Dakota High Penetration Thickness Gauge is running the latest firmware, select your gauge below.
  Dakota Ultrasonics HPX
  Click Here
  Dakota NDT PMX4-DL
  Click Here

Caratteristiche del Prodotto

Model	PMX4-DL
Modalità di visualizzazione
Visualizzazione valori di spessore del material
Vista sezione incrociata B-Scan
Vista combinata B-Scan e valori
Vista a barre di scansione
Vista A-Scan	+ rettificato, - rettificato, forma d'onda completa (RF)
PT Measurement Range	PE contact on steel - 1.27 - 30500mm (0.05 - 1200") PE Contact on plastics - 2.54 - 127mm (0.100 - 5") EE contact on steel - 2.54 - 914.4mm (0.100 - 36") EEV contact on steel - 2.54 - 152.4mm (0.100 - 6")
Risoluzione	+/- 0.1mm (0.01"), +/- 0.01mm (0.001") selectable
Velocità di misurazione
Manuale	8 letture al secondo
Modalità scansione	250 letture al secondo
Vista a barre di scansione	10 - 33 letture al secondo
Caratteristiche aggiuntive
Modalità scansione ad alta velocità
Modalità avviso di superamento limite
Risoluzione selezionabile
Velocità di visualizzazione B-Scan	10 - 200 letture al secondo
Impostazioni di calibrazione	64 impostazioni personalizzate definibili dall’utente, trasferibili a e da un archivio su PC
Porte	• 3 porte regolabili, in base alla modalità di misurazione selezionata
Tipo di impulsatore	Spike – 200 volt, Square Wave – 400 volt, Tone Burst 400 volt, all adjustable with variable pulse widths and voltage settings
Guadagno	Controllo del guadagno manuale o automatico (AGC) con range di 110 dB, a seconda della modalità selezionata Guadagno in funzione del tempo (TDG), con avvio e curva variabili Smorzamento regolabile (35, 50, 75, 300, 600 e 1500 ohm)
Temporizzazione	Temporizzazione TCXO di precisione con digitalizzatore a potenza ultra bassa 8 bit a 100 MHz a colpo singolo
Memoria e registrazione dati	•4 GB di memoria interna •Registrazione a griglia •Identificazione batch alfanumerica •OBSTRUCT indica le posizioni inaccessibili •Acquisizione di grafica bitmap e visualizzatore immagini
Opzioni di calibrazione	1 punto, 2 punti, velocità del suono e tipo di materiale
Tipo di sonda trasduttore	Elemento singolo con punta di ritardo, matita con punta di ritardo e sonde a contatto
Gamma di frequenza trasduttore	500kHz - 10MHz
Riconoscimento trasduttore	Manuale - selezionabile da un elenco
Display	1/8" VGA (scala di grigi) area di visualizzazione 62 x 45,7 mm (2,4 x 1,8”)
Frequenza di aggiornamento display	25Hz
Unità (selezionabili)	mm o pollici
Retroilluminazione a LED	Accesa / spenta / automatica
Indicatore di ripetibilità/stabilità
Témoin Batterie faible

Dati tecnici

Specifiche Tecniche

Dakota PMX4-DL High Penetration Thickness Gauge (HPX DL+)

Codice articolo	Descrizione	Certificato
Z-225-0002	Dakota PMX4-DL High Penetration Thickness Gauge (HPX DL+)
Temperatura di esercizio	-10 a 60ºC (14 a 140ºF)
Alimentazione	3 batterie AA e USB
Durata batteria	Alkaline: greyscale 35 hrs Nicad: greyscale 10 hrs NI-MH: greyscale 35 hrs
Peso calibro	383g (13.5oz) - incluse le batterie
Dimensioni calibro	63,5 x 165 x 31,5mm (2,5 x 6,5 x 1,24”)
Lista di imballaggio	Unit, Cable, Couplant, Manual, Certificate of Calibration, AA Batteries and Plastic Carrying Case. PC Software (download) & transfer cable included.

● Certificate of Calibration supplied as standard

Standard
- Standard

  Dakota PMX4-DL High Penetration Thickness Gauge (HPX DL+)
  Factory calibration: traceable to NIST & MIL-STD-45662A
Download
- Download
  Dakota PMX4-DL High Penetration Thickness Gauge (HPX DL+) Instruction Manual

  Dakota PMX4-DL High Penetration Thickness Gauge (HPX DL+) Datasheet

  Dakota PMX4-DL CE Certificate - EN 61326

  Dakota PMX4-DL CE Certificate - FCC

  Dakota PMX4-DL CE Certificate - Compliance
Codice articolo
- Codice articolo

  Dakota PMX4-DL High Penetration Thickness Gauge (HPX DL+)
  No data found!!
  - Dakota PMX4-DL High Penetration Thickness Gauge (HPX DL+)

    Codice articolo : Z-225-0002
