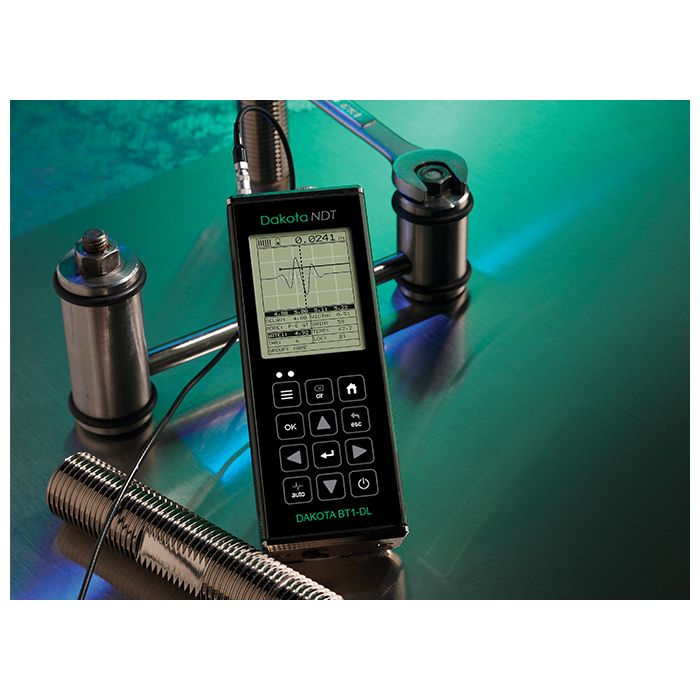

Dakota BT1-DL Bolt Tension Monitor

The Dakota BT1-DL Bolt Tension Monitor uses ultrasound to precisely measure fastener elongation, time (nanoseconds), load, stress & %strain.

Sommario
- Sommario
- When nuts and bolts are fastened together under load the action of tightening the nut increases the force applied to the bolt causing elongation.
  By using ultrasonics, bolt tension monitors are not affected by temperature, friction or resistance factors affecting the accuracy of standard torque measurement techniques - giving the Dakota BT1-DL Bolt Tension Monitor accuracy within 0.0001mm (0.00001 inch).
  Using the gauge's USB interface together with the optional shut off accessory the gauge can be programmed to automatically stop the tightening process when the appropriate load has been applied.
  Features:
  Range of display & measurement options including: Elongation, Load, Stress, and %Strain, RF, Rectified, Large Digits with Limits Bar

  Temperature compensation to counteract measurement irregularity caused by temperature change

  Data storage capability: 4GB internal memory

  Auto Set feature automatically optimizes detection and adjusts display

  Hi/Lo Alarm tolerance limits work in conjunction with the data port
  Transducers Options
  A wide range of Single Element Contact Transducers available
  Click Here
Caratteristiche principali
- Caratteristiche principali

  Dakota BT1-DL Bolt Tension Monitor

  Applications
  Wind Turbines
  Automotive Frames
  Bridge Structures
  Theme Parks
  Firmware Upgrades
  Regularly checking and updating your firmware is crucial for maintaining performance, and ensuring compatibility with new features.
  Make sure your Dakota Bolt Tension Monitor is running the latest firmware, select your gauge below.
  Dakota Ultrasonics MiniMax
  Click Here
  Dakota NDT BT1-DL
  Click Here

Caratteristiche del Prodotto

Dakota NDT BT Bolt Tension Monitors

Caratteristiche del Prodotto

Dakota BT1-DL Bolt Tension Monitor

Model	BT1-DL
Display Mode
Visualizzazione valori di spessore del materiale
A-Scan	Vista rettificata +/- (visualizzazione di metà onda) o RF (visualizzazione dell’onda intera)
BTM Measurement Range	PE - 25.4 - 25,400mm (1 - 999”)
Risoluzione	Commutabile su 0,1 mm (0,01”) o 0,01 mm (0,001”)
Measurement Rate
Manuale	8 readings per second
Range di calibrazione velocità del suono	1250 - 13,995m/s (0.0492 - 0.5510 in/μs)
Compensazione temperatura
Modalità avviso di superamento limite
Memoria e registrazione dati	4 GB di memoria interna Registrazione sequenziale e a griglia Acquisizione di grafica bitmap e visualizzatore immagini
Opzioni di calibrazione	Automatica, fissa a 1 punto e a 2 punti
Tipo di sonda trasduttore	Elemento singolo
Gamma di frequenza trasduttore	1 - 10MHz
Display	Display da 1/8 di pollice VGA a scala di grigi (240 x 160 pixel) Area di visualizzazione 62 x 45,7 mm (2,4 x 1,8 pollici)
Unità (selezionabili)	in/mm, μs, °F/°C
Retroilluminazione a LED	Accesa / spenta / automatica
Indicatore di ripetibilità/stabilità
Témoin Batterie faible
Modalità di risparmio batteria	Automatica
Tipo di connettore trasduttore	Microdot, Lemo and BNC
Interfaccia USB
Sensore di temperatura	LEMO 1 a 5 contatti
Frequenza di aggiornamento schermo	30 Hz
Temporizzazione	Temporizzazione TCXO di precisione con digitalizzatore a potenza ultra bassa 8 bit a 100 MHz a colpo singolo
Tipo di impulsatore	Onda quadra. Opzioni di selezione: 100, 150 e 200 V. Opzioni di selezione: spike, largo, stretto. Da 80 a 400 ns
Smorzamento	50, 75, 100, 300, 600, & 1500ohms
Banda di frequenza	Filtro a banda larga 1,8 - 19 Mhz (-3 dB)
Linearità orizzontale	+/- 0.4% FSW
Linearità verticale	+/- 1% FSH
Linearità amplificatore	+/- 1 dB
Misurazione ampiezza	Da 0 a 100% FSH, con risoluzione del 1%
Ritardo	25.400 mm (0 - 999,9”) alla velocità dell’acciaio
Porta di misurazione	Una porta con allarme acustico e visivo. Ampiezza del 5-95%, con incrementi dell’1%
Impostazioni	64 impostazioni personalizzate definibili dall’utente; anche le impostazioni di fabbrica possono essere definite dall’utente
Funzione Auto Set	Automatizza il processo di configurazione delle funzioni di rilevamento, portata e visualizzazione per ogni singolo bullone
Limiti degli allarmi	Tolleranze Hi/Low regolabili con indicatori a LED e un segnalatore acustico
Calibrazione sul campo	Curva di correzione a vettori o regressione per ottenere maggiore precisione utilizzando i parametri di carico e sollecitazione
Barra dei limiti degli allarmi	Limiti degli allarmi massimo e minimo (Hi & Lo) per visualizzare un range di tolleranze accettabile
Rilevamento	Zero Crossing
Tempo	Nanosecondi
Allungamento	Modifica della lunghezza (mm/pollici)
Carico	Forza di carico applicata (in libbre, KIP o megapascal, MPa)
Sollecitazione	Forza di sollecitazione applicata per area unitaria (pollici su pollice o millimetri su millimetro)
Percentuale di deformazione	Rapporto di allungamento rispetto alla lunghezza effettiva
Materiali dei bulloni	Selezionare il tipo da un elenco predefinito o personalizzato
Glue-On (incollato)	Disponibile per bulloni corti con allungamento minimo/limitato, per eliminare eventuali errori di posizionamento del trasduttore.

Dati tecnici

Specifiche Tecniche

Dakota BT1-DL Bolt Tension Monitor

Codice articolo	Descrizione	Certificato
Z-156-0008	Dakota BT1-DL Bolt Tension Monitor (MiniMax)
Temperatura di esercizio	-10 a 60ºC (14 a 140ºF)
Alimentazione	3 batterie AA e USB
Durata batteria	Alcaline – 35 ore, nichel-cadmio – 10 ore e NI-MH – 35 ore
Peso calibro	383g (13,5oz) - incluse le batterie
Dimensioni calibro	63,5 x 165 x 31,5mm
Lista di imballaggio	Unit, 3 AA Batteries, 4 oz. Bottle of Couplant, USB Type A to Type C Transfer Cable, Carrying Case, 10’ Lemo to Microdot Transducer cable, PC Utility Software (download from website), Operation Manual and Certification.

● Certificate supplied as standard

Standard
- Standard

  Dakota BT1-DL Bolt Tension Monitor

  Factory calibration traceable to NIST & MIL-STD-45662A
Download
- Download
  Dakota BT1-DL Bolt Tension Monitor (MiniMax) Instruction Manual

  Dakota BT1-DL Bolt Tension Monitor (MiniMax) Datasheet

  Dakota BT1-DL CE Certificate - FCC ICES

  Dakota BT1-DL CE Certificate - EN 61326

  Dakota BT1-DL CE Certificate - Global

  Dakota BT1-DL CE Certificate - Compliance
Codice articolo
- Codice articolo

  Dakota BT1-DL Bolt Tension Monitor
  No data found!!
  - Dakota BT1-DL Bolt Tension Monitor (MiniMax)

    Codice articolo : Z-156-0008
