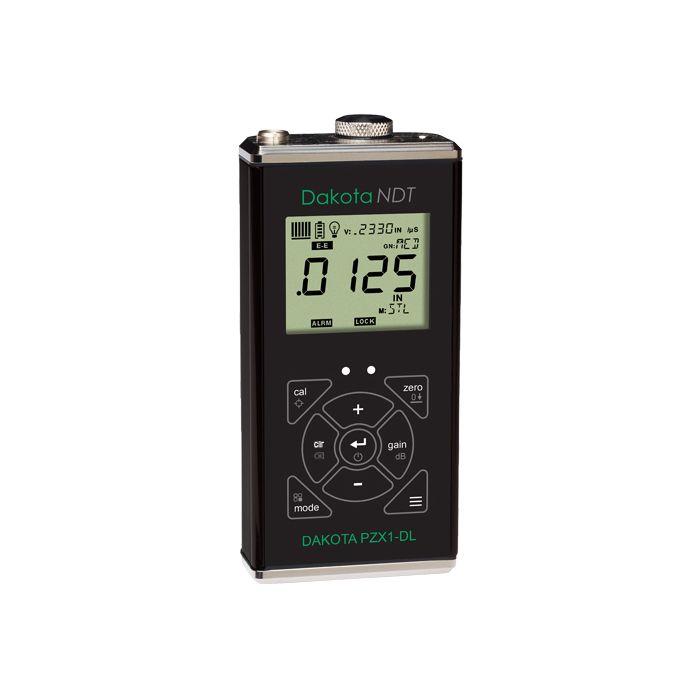

Dakota PZX1-DL Precision Thickness Gauge (PZX-7DL)
When pinpoint accuracy is the key, the variety of features offered in the Dakota PZX1-DL Precision Thickness Gauge allows users to measure with precision.
- Sommaire
-
Sommaire
-
The Dakota PZX1-DL Precision Thickness Gauge has ThruPaint™ technology allowing you to accurately measure the thickness of thin substrates.
The gauge is typically used for thin material applications. This gauge has the ability to calibrate to a variety of different materials using the one point calibration option.
Transducer Options
A wide range of Single Element Transducers available
-
- Principales caractéristiques
-
Principales caractéristiques
Dakota PZX1-DL Precision Thickness Gauge (PZX-7DL)
Applications
Precision Machining
Stamping
Aircraft
Automotive
Thin Plastics
-
- caractéristiques du produit
-
caractéristiques du produitDakota PZX1-DL Precision Thickness Gauge (PZX-7DL)
Model PZX1-DL Mode d'affichage Affichage valeurs épaisseur matériau PT Measurement Range PE: 0.63 - 914.4mm (0.025 - 36”)
EE (single delay line): 0.152 - 25.4mm (0.006 - 1”)
EE (single contact): 1 - 152.4mm (0.04 - 6”)
IE (Interface-Echo): 1.524 - 25.4mm (0.06- 1)
Plastic (PLAS): 0.127 - 6.35mm (0.005 - 0.250”)Résolution 0.01mm (0.001”)Plage de calibration vélocité 309,88 - 18.542 m/s (0,0122 - 0,7300 in/μs)Fonctions supplémentaires Mode Scan Grande Vitesse Mode Différentiel Mode Alarme Limite Capacité mémoire et enregistrement de données Sequential data storage, 40 files of 250 readings per file, for 10,000 readingsType de sonde Single ElementPlage Fréquence Sonde 5 - 20MHzReconnaissance Sonde manuel - à choisir dans une listeCorrection automatique propagation en V Affichage 12.7mm (0.5 inches) high digitsPT Probe Zero Manual (via integrated probe disk)Taux de rafraîchissement de l’affichage 25HzUnités (au choix) mm ou inchesRétroéclairage LED on / off / autoIndicateur Répétabilité / Stabilité
-
- Informations techniques
-
Spécifications techniquesDakota PZX1-DL Precision Thickness Gauge (PZX-7DL)
Numéro d'article La description Certificat Z-308-0002 Dakota PZX1-DL Precision Thickness Gauge (PZX-7DL)
Température de fonctionnementm -10 à 60ºC (14 à 140ºF) Type de pile 2 x AA batteries Autonomie des piles Alkaline – 35 hrs, Nicad – 18 hrs Poids de la jauge 312g (11oz) - including batteries Dimensions de la jauge 63.5 x 131 x 31.5mm (2.5 x 5.17 x 1.24”) Colisage Unit, standard 1/4" Delay Line Transducer (2 Delay Tips – 3/8” & 1/2” L) & Cable, Couplant, Manual, Certificate of Calibration, AA Batteries and Plastic Carrying Case. ● Certificate supplied as standard.
-
- Normes
-
NormesDakota PZX1-DL Precision Thickness Gauge (PZX-7DL)
Factory calibration traceable to NIST & MIL-STD-45662A
-
- Téléchargements
-
Téléchargements
-
Jauge d'épaisseur sous-marine Elcometer UG20DL - Mode d’emploi
-
Jauge d'épaisseur sous-marine Elcometer UG20DL - Fiche technique
-
Jauge d'épaisseur sous-marine UG20DL - Déclaration de Conformité
- Numéro d'article
-
Numéro d'articleDakota PZX1-DL Precision Thickness Gauge (PZX-7DL)
-
Dakota PZX1-DL Precision Thickness Gauge (PZX-7DL)- Numéro d'article : Z-308-0002
-
