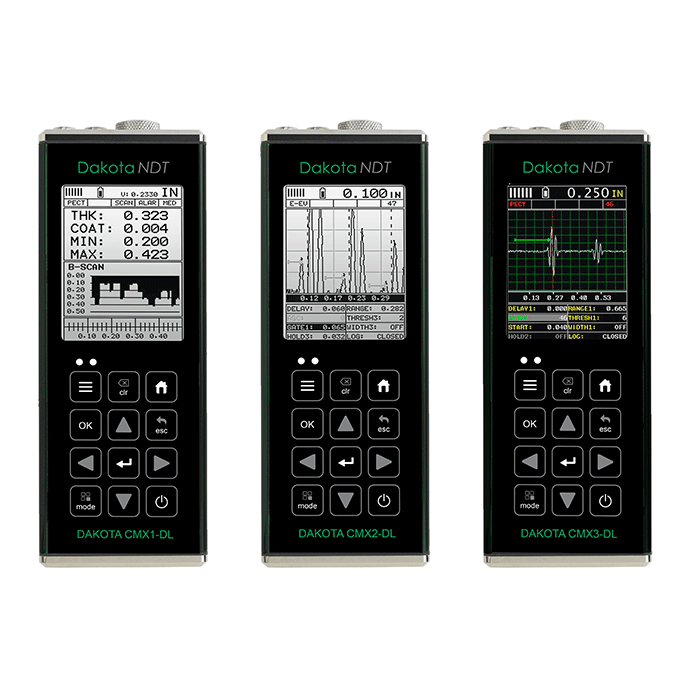

Dakota CMX Corrosion Thickness Gauges

Dakota CMX Corrosion Thickness Gauges

Top of the range and easy to use, the Dakota CMX Corrosion Thickness Gauges provide inspectors with all the features necessary to measure the material and coating thickness at the same time.

  • Sommaire

    • Sommaire

    • Dakota CMX3-DL Corrosion Thickness Gauge

      Intelligent

      User definable limits for pass/fail indication

      Set limits for pass/fail indication on individual reading or for each batch with audible & visual warnings.

      Dual Element Transducer

      Powerful

      Store each measurement for further analysis

      Up to 4GB of readings can be saved into the gauge memory as each measurement is taken, which can be downloaded later into an inspection application or into DakMaster™ Software for further analysis and reporting.

      Dakota CMX3-DL Ultrasonic Corrosion Thickness Gauge measuring on Calibration Block

      Versatile

      Able to measure coating and material thickness

      The Dakota CMX Ultrasonic Corrosion Thickness Gauges have the ability to measure coatings and material thickness simultaneously while maintaining the ability to locate pits, flaws and defects in the material.

      Dakota CMX3-DL Corrosion Thickness Gauge Screen Close Up

      Customisable

      Choose & customise the reading display

      The Dakota CMX Corrosion Thickness Gauge range has a choice of display modes allowing the user to select the most appropriate for their needs; Readings, B-Scan, B-Scan combined with readings, Scan bar & the A-Scan on the Dakota CMX2-DL Corrosion Thickness Gauge and Dakota CMX3-DL Corrosion Thickness Gauge.

      The Dakota CMX ultrasonic corrosion thickness gauge is available in four models - from an entry level Dakota CMX1-DL Ultrasonic Corrosion Thickness Gauge to the top of the range Dakota CMX3-DL Ultrasonic Corrosion Thickness Gauge.

      • Range of display & measurement options: Pulse-Echo, Echo-Echo, Pulse-Echo Temp, Comp Mode (PETP), Coating Only Mode (CT), Pulse-Echo Coating Mode (PECT)
      • Manual or automatic gain control (AGC) with adjustable 110dB range
      • Gate control
      • Threshold adjustment
      • 64 User defined setups
      • Multiple language display
      • Multiple calibration and material selection options
      • High speed scan mode: 250 readings per second (Dakota CMX1-DL Ultrasonic Corrosion Thickness Gauge), 50 readings per second (Dakota CMX2-DL Ultrasonic Corrosion Thickness Gauge and Dakota CMX3-DL Ultrasonic Corrosion Thickness Gauge)
      • A-Scan portrait & landscape views (Dakota CMX3-DL Ultrasonic Corrosion Thickness Gauge only)
      • Differential and minimal thickness alarm modes
      • Data output and storage: 4GB internal memory
      • Download to DakMaster™ data management software
  • Principales caractéristiques

    • Principales caractéristiques

      Dakota CMX Corrosion Thickness Gauges

      Support & Resources

      Transducer Options

      A wide range of Corrosion Thickness Transducers available.

      Click Here

      DakMaster™

      From inspection to professional reports at the click of a button.

      Find out more

      Application Notes

      Explore how to get the most out of your Dakota CMX Gauge.

      Learn More

      Dakota CMX Features Explained

      Repeatability / Stability Indicator

      Consisting of 6 vertical bars, when all the bars are fully illuminated and the last digit on the digital thickness value is stable, the gauge is reliably measuring the material thickness.

      High Speed Scan with Minimum Thickness Display

      By significantly increasing the measurement refresh rate this mode allows the user to make scanned passes over the test material. The smallest thickness value is held in memory and displayed when scanning is complete. This feature can also be used in conjunction with the minimum & maximum limit alarm feature (model dependant).

      Differential Mode

      Once a user defined nominal thickness value has been set, the gauge will display the +/- thickness difference from the nominal value entered.

      Limit Alarm Mode

      The user can define minimum and maximum thickness limits. If the measurement falls outside the upper or lower limit a red LED will light and the beeper sounds. A green LED will light to indicate an acceptable thickness.

      V-Path Correction

      Dual element transducers consist of a probe with two crystals (one to transmit and one to receive the sound pulse). The crystals are separated by an acoustic barrier - generating a 'V-shaped' sound path as the sound travels from one element to the other. This path is slightly longer than the direct path therefore V-path correction is used to calculate the correct thickness

      Measurement Modes Explained

      Pulse Echo Mode

      Pulse - Echo Mode (PE):

      The normal display mode, measures the total thickness from the base of the transducer probe to the material density boundary (typically the back wall). Ideal for pit and flaw detection.

      Echo Echo Mode

      Echo - Echo Mode (EE):

      Also known as the ThruPaint™ Mode, EE ignores the coating thickness, displaying the material thickness from the top surface of the material to the material density boundary.

      Pulse Echo Temp Comp Mode

      Pulse - Echo Temp Comp Mode  (PETP):

      Similar to the PE mode, PETP takes into account and compensates for the variations in measurement caused by temperature variations.

      Echo - Echo Verify Mode

      Echo - Echo Verify Mode (EEV):

      The echo-echo verify mode measures by comparing the values between 3 reflections and is commonly used to eliminate errors from surface coatings and to make measurements in multiple layered materials.

      Coating Only Mode (CT)

      Coating Only Mode (CT):

      Displays the thickness of the coating applied to the material.

      Pulse - Echo Coating Mode

      Pulse - Echo Coating Mode (PECT):

      Displays both the material thickness (PE) and the coating thickness (CT) at the same time.

      Basic Flaw Mode (FLAW MODE)

      Basic Flaw Mode (FLAW MODE):

      Basic prove-up flaw detection using single element angle beam transducers is available on the CMX2-DL and CMX3-DL corrosion thickness gauges.

      Display Modes Explained

      Material Thickness Digits Display

      Material Thickness Digits Display:

      The standard display on all models, this displays the numerical thickness value in either millimetres (MM)or inches (IN).

      Scan Bar Display:

      A linear graphic display which allows users to graphically monitor changes in thickness readings. As the scale range can be adjusted by the user, this display is ideal for observing tiny variations in material thicknesses.

      B-Scan Display:

      A time based cross sectional 2D block view of the thickness provides a graphical view of the material thickness - ideal for relative depth analysis.

      A-Scan Display

      A-Scan Display; Full Wave (RF):*

      The A-Scan display shows the sine wave created by the reflected sound, or oscillation, from the material being measured. In RF mode the full wave form is displayed.

      A-Scan Display; Rectified (+ or -):*

      Users can select to view either the positive or the negative cycle of the full waveform (RF). This rectified (RECT) display shows the amplitude of the echo versus the transit time.



      * Available on CMX2-DL and CMX3-DL thickness gauge Models only

      Firmware Upgrades

      Regularly checking and updating your firmware is crucial for maintaining performance, and ensuring compatibility with new features.

      Make sure your Dakota Corrosion Thickness Gauge is running the latest firmware, select your gauge below.

      Dakota Ultrasonics CMX

      Click Here

      Dakota NDT CMX

      Click Here
  • caractéristiques du produit
    • caractéristiques du produit
      Dakota CMX Corrosion Thickness Gauges
      Model CMX1-DL CMX2-DL CMX3-DL
      Mode d'Affichage
      Affichage valeurs épaisseur matériau
      Affichage coupe transversale B-Scan
      Affichage combiné B-Scan et valeurs
      Affichage épaisseur revêtement
      Affichage barre scan
      Affichage A-Scan
      Rectifié +,Rectifié -, Forme Onde Complète (RF)
      Rectifié +,Rectifié -, Forme Onde Complète (RF)
      CMX Measurement Range
      PE: 0.63 - 1219.2mm
      (0.025 - 48”)
      PETP: 0.63 - 1219.2mm
      (0.025 - 48”)
      EE: 2.54 - 152.4mm
      (0.100 - 6.0“)
      EEV: 1.27 - 25.4mm
      (0.050 - 1.0”)
      CT: 0.01 - 2.54mm
      (0.0005 - 0.100”)
      PECT: 0.63 - 1219.2mm
      (0.025 - 48”)
      PECT: 0.01 - 2.54mm
      (0.001 - 0.100")
      PE: 0.63 - 1219.2mm
      (0.025 - 48”)
      PETP: 0.63 - 1219.2mm
      (0.025 - 48”)
      EE: 2.54 - 152.4mm
      (0.100 - 6.0“)
      EEV: 1.27 - 25.4mm
      (0.050 - 1.0”)
      CT: 0.01 - 2.54mm
      (0.0005 - 0.100”)
      PECT: 0.63 - 1219.2mm
      (0.025 - 48”)
      PECT: 0.01 - 2.54mm
      (0.001 - 0.100")
      PE: 0.63 - 1219.2mm
      (0.025 - 48”)
      PETP: 0.63 - 1219.2mm
      (0.025 - 48”)
      EE: 2.54 - 152.4mm
      (0.100 - 6.0“)
      EEV: 1.27 - 25.4mm
      (0.050 - 1.0”)
      CT: 0.01 - 2.54mm
      (0.0005 - 0.100”)
      PECT: 0.63 - 1219.2mm
      (0.025 - 48”)
      PECT: 0.01 - 2.54mm
      (0.001 - 0.100")
      Measurement Rate
      Manuel
      8 mesures par seconde
      8 mesures par seconde
      8 mesures par seconde
      Mode Scan
      250 mesures par seconde
      50 mesures par seconde
      50 mesures par seconde
      Affichage barre scan
      33 Hz
      33 Hz
      33 Hz
      Résolution Mesure
      0,01mm (0,001”)
      Au choix : 0,001mm (0,0001”)
      Au choix : 0,001mm (0,0001”)
      Plage Etalonnage Vélocité
      309,88 - 18.542m/s (0,0122 - 0,7300in/μs)
      309,88 - 18.542m/s (0,0122 - 0,7300in/μs)
      309,88 - 18.542m/s (0,0122 - 0,7300in/μs)
      Fonctions supplémentaires
      Mode Scan Grande Vitesse
      Mode Différentiel
      Mode Alarme Limite
      Vitesse affichage B-Scan
      10 - 200 mesures par seconde
      10 - 200 mesures par seconde
      10 - 200 mesures par seconde
      Mode Défaut
      Détection de défauts à utiliser avec sonde mono-composant à onde transversale
      Détection de défauts à utiliser avec sonde mono-composant à onde transversale
      Réglages d’Etalonnage
      64 configurations définies par l’utilisateur transférables vers et depuis une archive PC
      Portes
      3 portes entièrement ajustables: start, stop, largeur et seuil
      3 portes entièrement ajustables: start, stop, largeur et seuil
      Amortissement
      Amortissement réglable (50 - 1500ohms)
      Amortissement réglable (50 - 1500ohms)
      Type de Générateur d’Impulsion
      Double générateurs d’ondes carrées
      Frequenza di ripetizione impulsi fino a 250 HzHz
      Double générateurs d’ondes carrées
      Frequenza di ripetizione impulsi fino a 250 HzHz
      Double générateurs d’ondes carrées
      Frequenza di ripetizione impulsi fino a 250 HzHz
      Gain
      Contrôle de gain manuel ou automatique (AGC) avec une plage de 110dB (limitée)
      Contrôle de gain manuel ou automatique (AGC) avec une plage de 110dB (limitée), Gain linéaire en fonction du temps (TDG) avec pente réglable
      Contrôle de gain manuel ou automatique (AGC) avec une plage de 110dB (limitée), Gain linéaire en fonction du temps (TDG) avec pente réglable
      Minutage
      Chronométrage précis d’un oscillateur à quartz thermostaté (TCXO) avec numériseur 8 bits très faible consommation 100MHz à action unique
      Chronométrage précis d’un oscillateur à quartz thermostaté (TCXO) avec numériseur 8 bits très faible consommation 100MHz à action unique
      Chronométrage précis d’un oscillateur à quartz thermostaté (TCXO) avec numériseur 8 bits très faible consommation 100MHz à action unique
      Capacité mémoire et enregistrement de données
      • Mémoire interne 4 Go
      • Enregistrement séquentiel et en grille
      • Identification lot alphanumérique
      • OBSTRUCT indique les emplacements indisponibles
      • Capture graphique bitmap et visualisation de la capture
      • Mémoire interne 4 Go
      • Enregistrement séquentiel et en grille
      • Identification lot alphanumérique
      • OBSTRUCT indique les emplacements indisponibles
      • Capture graphique bitmap et visualisation de la capture
      • Mémoire interne 4 Go
      • Enregistrement séquentiel et en grille
      • Identification lot alphanumérique
      • OBSTRUCT indique les emplacements indisponibles
      • Capture graphique bitmap et visualisation de la capture
      Options de calibration
      1 - point
      2 - points
      Sélection du matériau
      Vélocité (vitesse du son)
      Type de Sonde
      bi-composants
      Dual Element, Single Element (1 - 20Mhz), Contact
      Dual Element, Single Element (1 - 20Mhz), Contact
      Plage Fréquence Sonde
      1 - 10MHz
      1 - 10MHz
      1 - 20MHz
      Reconnaissance Sonde
      automatique et manuel - à choisir dans une liste
      automatique et manuel - à choisir dans une liste
      automatique et manuel - à choisir dans une liste
      Correction erreur propagation V /duale
      automatique
      automatique
      automatique
      Zéro Sonde
      Automatique et manuel (avec disque sonde intégré)
      Automatique et manuel (avec disque sonde intégré)
      Automatique et manuel (avec disque sonde intégré)
      Affichage
      1/8" VGA (échelle de gris)
      zone visible 62 x 45,7mm (2,4 x 1,8 pouces)
      1/8" VGA (échelle de gris)
      zone visible 62 x 45,7mm (2,4 x 1,8 pouces)
      Écran couleur VGA AMOLED ¼ zone visible
      57,6 x 43,2mm (2,27 x 1,78 pouces)
      Mode paysage
      Taux de rafraîchissement de l’affichage
      25Hz
      25Hz
      60Hz
      Unités (au choix)
      mm ou pouces
      mm ou pouces
      mm ou pouces
      Rétroéclairage LED
      on / off / auto
      on / off / auto
      Luminosité réglable
      Indicateur Répétabilité / Stabilité
      Modalità di risparmio batteria
      Automatique
      Automatique
      Automatique
      Mode d'Affichage
      Affichage valeurs épaisseur matériau
      Z-171-0005
      Z-172-0005
      Z-187-0005
      Affichage coupe transversale B-Scan
      Z-171-0005
      Z-172-0005
      Z-187-0005
      Affichage combiné B-Scan et valeurs
      Z-171-0005
      Z-172-0005
      Z-187-0005
      Affichage épaisseur revêtement
      Z-171-0005
      Z-172-0005
      Z-187-0005
      Affichage barre scan
      Z-171-0005
      Z-172-0005
      Z-187-0005
      Affichage A-Scan
      Z-171-0005
      Z-172-0005
      Rectifié +,Rectifié -, Forme Onde Complète (RF)
      Z-187-0005
      Rectifié +,Rectifié -, Forme Onde Complète (RF)
      CMX Measurement Range
      Z-171-0005
      PE: 0.63 - 1219.2mm
      (0.025 - 48”)
      PETP: 0.63 - 1219.2mm
      (0.025 - 48”)
      EE: 2.54 - 152.4mm
      (0.100 - 6.0“)
      EEV: 1.27 - 25.4mm
      (0.050 - 1.0”)
      CT: 0.01 - 2.54mm
      (0.0005 - 0.100”)
      PECT: 0.63 - 1219.2mm
      (0.025 - 48”)
      PECT: 0.01 - 2.54mm
      (0.001 - 0.100")
      Z-172-0005
      PE: 0.63 - 1219.2mm
      (0.025 - 48”)
      PETP: 0.63 - 1219.2mm
      (0.025 - 48”)
      EE: 2.54 - 152.4mm
      (0.100 - 6.0“)
      EEV: 1.27 - 25.4mm
      (0.050 - 1.0”)
      CT: 0.01 - 2.54mm
      (0.0005 - 0.100”)
      PECT: 0.63 - 1219.2mm
      (0.025 - 48”)
      PECT: 0.01 - 2.54mm
      (0.001 - 0.100")
      Z-187-0005
      PE: 0.63 - 1219.2mm
      (0.025 - 48”)
      PETP: 0.63 - 1219.2mm
      (0.025 - 48”)
      EE: 2.54 - 152.4mm
      (0.100 - 6.0“)
      EEV: 1.27 - 25.4mm
      (0.050 - 1.0”)
      CT: 0.01 - 2.54mm
      (0.0005 - 0.100”)
      PECT: 0.63 - 1219.2mm
      (0.025 - 48”)
      PECT: 0.01 - 2.54mm
      (0.001 - 0.100")
      Measurement Rate
      Manuel
      Z-171-0005
      8 mesures par seconde
      Z-172-0005
      8 mesures par seconde
      Z-187-0005
      8 mesures par seconde
      Mode Scan
      Z-171-0005
      250 mesures par seconde
      Z-172-0005
      50 mesures par seconde
      Z-187-0005
      50 mesures par seconde
      Affichage barre scan
      Z-171-0005
      33 Hz
      Z-172-0005
      33 Hz
      Z-187-0005
      33 Hz
      Résolution Mesure
      Z-171-0005
      0,01mm (0,001”)
      Z-172-0005
      Au choix : 0,001mm (0,0001”)
      Z-187-0005
      Au choix : 0,001mm (0,0001”)
      Plage Etalonnage Vélocité
      Z-171-0005
      309,88 - 18.542m/s (0,0122 - 0,7300in/μs)
      Z-172-0005
      309,88 - 18.542m/s (0,0122 - 0,7300in/μs)
      Z-187-0005
      309,88 - 18.542m/s (0,0122 - 0,7300in/μs)
      Fonctions supplémentaires
      Mode Scan Grande Vitesse
      Z-171-0005
      Z-172-0005
      Z-187-0005
      Mode Différentiel
      Z-171-0005
      Z-172-0005
      Z-187-0005
      Mode Alarme Limite
      Z-171-0005
      Z-172-0005
      Z-187-0005
      Vitesse affichage B-Scan
      Z-171-0005
      10 - 200 mesures par seconde
      Z-172-0005
      10 - 200 mesures par seconde
      Z-187-0005
      10 - 200 mesures par seconde
      Mode Défaut
      Z-171-0005
      Z-172-0005
      Détection de défauts à utiliser avec sonde mono-composant à onde transversale
      Z-187-0005
      Détection de défauts à utiliser avec sonde mono-composant à onde transversale
      Réglages d’Etalonnage
      Z-171-0005
      Z-172-0005
      Z-187-0005
      64 configurations définies par l’utilisateur transférables vers et depuis une archive PC
      Portes
      Z-171-0005
      Z-172-0005
      3 portes entièrement ajustables: start, stop, largeur et seuil
      Z-187-0005
      3 portes entièrement ajustables: start, stop, largeur et seuil
      Amortissement
      Z-171-0005
      Z-172-0005
      Amortissement réglable (50 - 1500ohms)
      Z-187-0005
      Amortissement réglable (50 - 1500ohms)
      Type de Générateur d’Impulsion
      Z-171-0005
      Double générateurs d’ondes carrées
      Frequenza di ripetizione impulsi fino a 250 HzHz
      Z-172-0005
      Double générateurs d’ondes carrées
      Frequenza di ripetizione impulsi fino a 250 HzHz
      Z-187-0005
      Double générateurs d’ondes carrées
      Frequenza di ripetizione impulsi fino a 250 HzHz
      Gain
      Z-171-0005
      Contrôle de gain manuel ou automatique (AGC) avec une plage de 110dB (limitée)
      Z-172-0005
      Contrôle de gain manuel ou automatique (AGC) avec une plage de 110dB (limitée), Gain linéaire en fonction du temps (TDG) avec pente réglable
      Z-187-0005
      Contrôle de gain manuel ou automatique (AGC) avec une plage de 110dB (limitée), Gain linéaire en fonction du temps (TDG) avec pente réglable
      Minutage
      Z-171-0005
      Chronométrage précis d’un oscillateur à quartz thermostaté (TCXO) avec numériseur 8 bits très faible consommation 100MHz à action unique
      Z-172-0005
      Chronométrage précis d’un oscillateur à quartz thermostaté (TCXO) avec numériseur 8 bits très faible consommation 100MHz à action unique
      Z-187-0005
      Chronométrage précis d’un oscillateur à quartz thermostaté (TCXO) avec numériseur 8 bits très faible consommation 100MHz à action unique
      Capacité mémoire et enregistrement de données
      Z-171-0005
      • Mémoire interne 4 Go
      • Enregistrement séquentiel et en grille
      • Identification lot alphanumérique
      • OBSTRUCT indique les emplacements indisponibles
      • Capture graphique bitmap et visualisation de la capture
      Z-172-0005
      • Mémoire interne 4 Go
      • Enregistrement séquentiel et en grille
      • Identification lot alphanumérique
      • OBSTRUCT indique les emplacements indisponibles
      • Capture graphique bitmap et visualisation de la capture
      Z-187-0005
      • Mémoire interne 4 Go
      • Enregistrement séquentiel et en grille
      • Identification lot alphanumérique
      • OBSTRUCT indique les emplacements indisponibles
      • Capture graphique bitmap et visualisation de la capture
      Options de calibration
      1 - point
      Z-171-0005
      Z-172-0005
      Z-187-0005
      2 - points
      Z-171-0005
      Z-172-0005
      Z-187-0005
      Sélection du matériau
      Z-171-0005
      Z-172-0005
      Z-187-0005
      Vélocité (vitesse du son)
      Z-171-0005
      Z-172-0005
      Z-187-0005
      Type de Sonde
      Z-171-0005
      bi-composants
      Z-172-0005
      Dual Element, Single Element (1 - 20Mhz), Contact
      Z-187-0005
      Dual Element, Single Element (1 - 20Mhz), Contact
      Plage Fréquence Sonde
      Z-171-0005
      1 - 10MHz
      Z-172-0005
      1 - 10MHz
      Z-187-0005
      1 - 20MHz
      Reconnaissance Sonde
      Z-171-0005
      automatique et manuel - à choisir dans une liste
      Z-172-0005
      automatique et manuel - à choisir dans une liste
      Z-187-0005
      automatique et manuel - à choisir dans une liste
      Correction erreur propagation V /duale
      Z-171-0005
      automatique
      Z-172-0005
      automatique
      Z-187-0005
      automatique
      Zéro Sonde
      Z-171-0005
      Automatique et manuel (avec disque sonde intégré)
      Z-172-0005
      Automatique et manuel (avec disque sonde intégré)
      Z-187-0005
      Automatique et manuel (avec disque sonde intégré)
      Affichage
      Z-171-0005
      1/8" VGA (échelle de gris)
      zone visible 62 x 45,7mm (2,4 x 1,8 pouces)
      Z-172-0005
      1/8" VGA (échelle de gris)
      zone visible 62 x 45,7mm (2,4 x 1,8 pouces)
      Z-187-0005
      Écran couleur VGA AMOLED ¼ zone visible
      57,6 x 43,2mm (2,27 x 1,78 pouces)
      Mode paysage
      Taux de rafraîchissement de l’affichage
      Z-171-0005
      25Hz
      Z-172-0005
      25Hz
      Z-187-0005
      60Hz
      Unités (au choix)
      Z-171-0005
      mm ou pouces
      Z-172-0005
      mm ou pouces
      Z-187-0005
      mm ou pouces
      Rétroéclairage LED
      Z-171-0005
      on / off / auto
      Z-172-0005
      on / off / auto
      Z-187-0005
      Luminosité réglable
      Indicateur Répétabilité / Stabilité
      Z-171-0005
      Z-172-0005
      Z-187-0005
      Modalità di risparmio batteria
      Z-171-0005
      Automatique
      Z-172-0005
      Automatique
      Z-187-0005
      Automatique

      1 Measuring range & accuracy depends on material, surface conditions and the transducer selected

  • Informations techniques
    • Technical Specification
      Dakota CMX Corrosion Thickness Gauges
      Part Number Description Certificate
      Z-171-0005 Dakota CMX1-DL Thickness Gauge (CMX-DL)
      Calibration Certificate supplied as standard
      Z-172-0005 Dakota CMX2-DL Thickness Gauge (CMX-DL+)
      Calibration Certificate supplied as standard
      Z-187-0005 Dakota CMX3-DL Thickness Gauge (CMX-DL+ Colour)
      Calibration Certificate supplied as standard
      Type de Sonde bi-composants
      Précision de Mesure 0,01mm (0,001”)
      Capacité mémoire Mémoire interne 4 Go
      Température de fonctionnement -10 à 60ºC (14 à 140ºF)
      Sortie données USB
      Type de pile 3 x piles AA et via USB
      Autonomie des piles Alcaline: échelle de gris 35 hrs, couleur 12 hrs, Nicad: échelle de gris 10 hrs, couleur 5 hrs, NI-MH: échelle de gris 35 hrs, couleur 12 hrs
      Poids de la jauge 383g (13,5oz) - avec piles
      Dimensions de la jauge 63,5 x 165 x 31,5mm (2,5 x 6,5 x 1,24”)
      Colisage Unit, Selectable Transducer, Couplant, Manual, Plastic Carrying Case, Certificate of Calibration and AA Batteries. PC Software and Data Transfer Cable included with data logging gauges.
      1Measuring range & accuracy depends on material, surface conditions and the transducer selected
      2Approximate battery life, when in continuous measurement mode.
      ● Certificate of Calibration supplied as standard.
  • Normes
    • Normes
      Dakota CMX Corrosion Thickness Gauges

      Factory calibration traceable to NIST & MIL-STD-45662

  • Téléchargements
    • Téléchargements

        • Elcometer NDT Modèle CG100B, CG100BDL & CG100ABDL - Mode d’emploi

        • Elcometer NDT Modèle CG100ABDL+ - Mode d’emploi

        • Jauges de Corrosion CG100 - Fiche technique

        • Jauges de Corrosion CG100B - Déclaration de Conformité

        • Jauges de Corrosion CG100BDL - Déclaration de Conformité

        • Jauges de Corrosion CG100ABDL - Déclaration de Conformité

        • Jauges de Corrosion CG100ABDL+ - Déclaration de Conformité

  • Numéro d'article
    • Numéro d'article
      Dakota CMX Corrosion Thickness Gauges
      • Dakota CMX1-DL Corrosion Thickness Gauge
        • Numéro d'article : Z-171-0005
      • Dakota CMX2-DL Corrosion Thickness Gauge
        • Numéro d'article : Z-172-0005
      • Dakota CMX3-DL Corrosion Thickness Gauge
        • Numéro d'article : Z-187-0005

Dakota CMX Corrosion Thickness Gauges

Dakota CMX Corrosion Thickness Gauges

Top of the range and easy to use, the Dakota CMX Corrosion Thickness Gauges provide inspectors with all the features necessary to measure the material and coating thickness at the same time.

Dakota CMX3-DL Corrosion Thickness Gauge

Intelligent

User definable limits for pass/fail indication

Set limits for pass/fail indication on individual reading or for each batch with audible & visual warnings.

Dual Element Transducer

Powerful

Store each measurement for further analysis

Up to 4GB of readings can be saved into the gauge memory as each measurement is taken, which can be downloaded later into an inspection application or into DakMaster™ Software for further analysis and reporting.

Dakota CMX3-DL Ultrasonic Corrosion Thickness Gauge measuring on Calibration Block

Versatile

Able to measure coating and material thickness

The Dakota CMX Ultrasonic Corrosion Thickness Gauges have the ability to measure coatings and material thickness simultaneously while maintaining the ability to locate pits, flaws and defects in the material.

Dakota CMX3-DL Corrosion Thickness Gauge Screen Close Up

Customisable

Choose & customise the reading display

The Dakota CMX Corrosion Thickness Gauge range has a choice of display modes allowing the user to select the most appropriate for their needs; Readings, B-Scan, B-Scan combined with readings, Scan bar & the A-Scan on the Dakota CMX2-DL Corrosion Thickness Gauge and Dakota CMX3-DL Corrosion Thickness Gauge.

Sommaire

main product photo

Dakota CMX Corrosion Thickness Gauges

The Dakota CMX ultrasonic corrosion thickness gauge is available in four models - from an entry level Dakota CMX1-DL Ultrasonic Corrosion Thickness Gauge to the top of the range Dakota CMX3-DL Ultrasonic Corrosion Thickness Gauge.

  • Range of display & measurement options: Pulse-Echo, Echo-Echo, Pulse-Echo Temp, Comp Mode (PETP), Coating Only Mode (CT), Pulse-Echo Coating Mode (PECT)
  • Manual or automatic gain control (AGC) with adjustable 110dB range
  • Gate control
  • Threshold adjustment
  • 64 User defined setups
  • Multiple language display
  • Multiple calibration and material selection options
  • High speed scan mode: 250 readings per second (Dakota CMX1-DL Ultrasonic Corrosion Thickness Gauge), 50 readings per second (Dakota CMX2-DL Ultrasonic Corrosion Thickness Gauge and Dakota CMX3-DL Ultrasonic Corrosion Thickness Gauge)
  • A-Scan portrait & landscape views (Dakota CMX3-DL Ultrasonic Corrosion Thickness Gauge only)
  • Differential and minimal thickness alarm modes
  • Data output and storage: 4GB internal memory
  • Download to DakMaster™ data management software
Téléchargements

    • Elcometer NDT Modèle CG100B, CG100BDL & CG100ABDL - Mode d’emploi

    • Elcometer NDT Modèle CG100ABDL+ - Mode d’emploi

    • Jauges de Corrosion CG100 - Fiche technique

    • Jauges de Corrosion CG100B - Déclaration de Conformité

    • Jauges de Corrosion CG100BDL - Déclaration de Conformité

    • Jauges de Corrosion CG100ABDL - Déclaration de Conformité

    • Jauges de Corrosion CG100ABDL+ - Déclaration de Conformité

Principales caractéristiques

Dakota CMX Corrosion Thickness Gauges

Support & Resources

Transducer Options

A wide range of Corrosion Thickness Transducers available.

Click Here

DakMaster™

From inspection to professional reports at the click of a button.

Find out more

Application Notes

Explore how to get the most out of your Dakota CMX Gauge.

Learn More

Dakota CMX Features Explained

Repeatability / Stability Indicator

Consisting of 6 vertical bars, when all the bars are fully illuminated and the last digit on the digital thickness value is stable, the gauge is reliably measuring the material thickness.

High Speed Scan with Minimum Thickness Display

By significantly increasing the measurement refresh rate this mode allows the user to make scanned passes over the test material. The smallest thickness value is held in memory and displayed when scanning is complete. This feature can also be used in conjunction with the minimum & maximum limit alarm feature (model dependant).

Differential Mode

Once a user defined nominal thickness value has been set, the gauge will display the +/- thickness difference from the nominal value entered.

Limit Alarm Mode

The user can define minimum and maximum thickness limits. If the measurement falls outside the upper or lower limit a red LED will light and the beeper sounds. A green LED will light to indicate an acceptable thickness.

V-Path Correction

Dual element transducers consist of a probe with two crystals (one to transmit and one to receive the sound pulse). The crystals are separated by an acoustic barrier - generating a 'V-shaped' sound path as the sound travels from one element to the other. This path is slightly longer than the direct path therefore V-path correction is used to calculate the correct thickness

Measurement Modes Explained

Pulse Echo Mode

Pulse - Echo Mode (PE):

The normal display mode, measures the total thickness from the base of the transducer probe to the material density boundary (typically the back wall). Ideal for pit and flaw detection.

Echo Echo Mode

Echo - Echo Mode (EE):

Also known as the ThruPaint™ Mode, EE ignores the coating thickness, displaying the material thickness from the top surface of the material to the material density boundary.

Pulse Echo Temp Comp Mode

Pulse - Echo Temp Comp Mode  (PETP):

Similar to the PE mode, PETP takes into account and compensates for the variations in measurement caused by temperature variations.

Echo - Echo Verify Mode

Echo - Echo Verify Mode (EEV):

The echo-echo verify mode measures by comparing the values between 3 reflections and is commonly used to eliminate errors from surface coatings and to make measurements in multiple layered materials.

Coating Only Mode (CT)

Coating Only Mode (CT):

Displays the thickness of the coating applied to the material.

Pulse - Echo Coating Mode

Pulse - Echo Coating Mode (PECT):

Displays both the material thickness (PE) and the coating thickness (CT) at the same time.

Basic Flaw Mode (FLAW MODE)

Basic Flaw Mode (FLAW MODE):

Basic prove-up flaw detection using single element angle beam transducers is available on the CMX2-DL and CMX3-DL corrosion thickness gauges.

Display Modes Explained

Material Thickness Digits Display

Material Thickness Digits Display:

The standard display on all models, this displays the numerical thickness value in either millimetres (MM)or inches (IN).

Scan Bar Display:

A linear graphic display which allows users to graphically monitor changes in thickness readings. As the scale range can be adjusted by the user, this display is ideal for observing tiny variations in material thicknesses.

B-Scan Display:

A time based cross sectional 2D block view of the thickness provides a graphical view of the material thickness - ideal for relative depth analysis.

A-Scan Display

A-Scan Display; Full Wave (RF):*

The A-Scan display shows the sine wave created by the reflected sound, or oscillation, from the material being measured. In RF mode the full wave form is displayed.

A-Scan Display; Rectified (+ or -):*

Users can select to view either the positive or the negative cycle of the full waveform (RF). This rectified (RECT) display shows the amplitude of the echo versus the transit time.



* Available on CMX2-DL and CMX3-DL thickness gauge Models only

Firmware Upgrades

Regularly checking and updating your firmware is crucial for maintaining performance, and ensuring compatibility with new features.

Make sure your Dakota Corrosion Thickness Gauge is running the latest firmware, select your gauge below.

Dakota Ultrasonics CMX

Click Here

Dakota NDT CMX

Click Here
caractéristiques du produit
Dakota CMX Corrosion Thickness Gauges
Model CMX1-DL CMX2-DL CMX3-DL
Mode d'Affichage
Affichage valeurs épaisseur matériau
Affichage coupe transversale B-Scan
Affichage combiné B-Scan et valeurs
Affichage épaisseur revêtement
Affichage barre scan
Affichage A-Scan
Rectifié +,Rectifié -, Forme Onde Complète (RF)
Rectifié +,Rectifié -, Forme Onde Complète (RF)
CMX Measurement Range
PE: 0.63 - 1219.2mm
(0.025 - 48”)
PETP: 0.63 - 1219.2mm
(0.025 - 48”)
EE: 2.54 - 152.4mm
(0.100 - 6.0“)
EEV: 1.27 - 25.4mm
(0.050 - 1.0”)
CT: 0.01 - 2.54mm
(0.0005 - 0.100”)
PECT: 0.63 - 1219.2mm
(0.025 - 48”)
PECT: 0.01 - 2.54mm
(0.001 - 0.100")
PE: 0.63 - 1219.2mm
(0.025 - 48”)
PETP: 0.63 - 1219.2mm
(0.025 - 48”)
EE: 2.54 - 152.4mm
(0.100 - 6.0“)
EEV: 1.27 - 25.4mm
(0.050 - 1.0”)
CT: 0.01 - 2.54mm
(0.0005 - 0.100”)
PECT: 0.63 - 1219.2mm
(0.025 - 48”)
PECT: 0.01 - 2.54mm
(0.001 - 0.100")
PE: 0.63 - 1219.2mm
(0.025 - 48”)
PETP: 0.63 - 1219.2mm
(0.025 - 48”)
EE: 2.54 - 152.4mm
(0.100 - 6.0“)
EEV: 1.27 - 25.4mm
(0.050 - 1.0”)
CT: 0.01 - 2.54mm
(0.0005 - 0.100”)
PECT: 0.63 - 1219.2mm
(0.025 - 48”)
PECT: 0.01 - 2.54mm
(0.001 - 0.100")
Measurement Rate
Manuel
8 mesures par seconde
8 mesures par seconde
8 mesures par seconde
Mode Scan
250 mesures par seconde
50 mesures par seconde
50 mesures par seconde
Affichage barre scan
33 Hz
33 Hz
33 Hz
Résolution Mesure
0,01mm (0,001”)
Au choix : 0,001mm (0,0001”)
Au choix : 0,001mm (0,0001”)
Plage Etalonnage Vélocité
309,88 - 18.542m/s (0,0122 - 0,7300in/μs)
309,88 - 18.542m/s (0,0122 - 0,7300in/μs)
309,88 - 18.542m/s (0,0122 - 0,7300in/μs)
Fonctions supplémentaires
Mode Scan Grande Vitesse
Mode Différentiel
Mode Alarme Limite
Vitesse affichage B-Scan
10 - 200 mesures par seconde
10 - 200 mesures par seconde
10 - 200 mesures par seconde
Mode Défaut
Détection de défauts à utiliser avec sonde mono-composant à onde transversale
Détection de défauts à utiliser avec sonde mono-composant à onde transversale
Réglages d’Etalonnage
64 configurations définies par l’utilisateur transférables vers et depuis une archive PC
Portes
3 portes entièrement ajustables: start, stop, largeur et seuil
3 portes entièrement ajustables: start, stop, largeur et seuil
Amortissement
Amortissement réglable (50 - 1500ohms)
Amortissement réglable (50 - 1500ohms)
Type de Générateur d’Impulsion
Double générateurs d’ondes carrées
Frequenza di ripetizione impulsi fino a 250 HzHz
Double générateurs d’ondes carrées
Frequenza di ripetizione impulsi fino a 250 HzHz
Double générateurs d’ondes carrées
Frequenza di ripetizione impulsi fino a 250 HzHz
Gain
Contrôle de gain manuel ou automatique (AGC) avec une plage de 110dB (limitée)
Contrôle de gain manuel ou automatique (AGC) avec une plage de 110dB (limitée), Gain linéaire en fonction du temps (TDG) avec pente réglable
Contrôle de gain manuel ou automatique (AGC) avec une plage de 110dB (limitée), Gain linéaire en fonction du temps (TDG) avec pente réglable
Minutage
Chronométrage précis d’un oscillateur à quartz thermostaté (TCXO) avec numériseur 8 bits très faible consommation 100MHz à action unique
Chronométrage précis d’un oscillateur à quartz thermostaté (TCXO) avec numériseur 8 bits très faible consommation 100MHz à action unique
Chronométrage précis d’un oscillateur à quartz thermostaté (TCXO) avec numériseur 8 bits très faible consommation 100MHz à action unique
Capacité mémoire et enregistrement de données
• Mémoire interne 4 Go
• Enregistrement séquentiel et en grille
• Identification lot alphanumérique
• OBSTRUCT indique les emplacements indisponibles
• Capture graphique bitmap et visualisation de la capture
• Mémoire interne 4 Go
• Enregistrement séquentiel et en grille
• Identification lot alphanumérique
• OBSTRUCT indique les emplacements indisponibles
• Capture graphique bitmap et visualisation de la capture
• Mémoire interne 4 Go
• Enregistrement séquentiel et en grille
• Identification lot alphanumérique
• OBSTRUCT indique les emplacements indisponibles
• Capture graphique bitmap et visualisation de la capture
Options de calibration
1 - point
2 - points
Sélection du matériau
Vélocité (vitesse du son)
Type de Sonde
bi-composants
Dual Element, Single Element (1 - 20Mhz), Contact
Dual Element, Single Element (1 - 20Mhz), Contact
Plage Fréquence Sonde
1 - 10MHz
1 - 10MHz
1 - 20MHz
Reconnaissance Sonde
automatique et manuel - à choisir dans une liste
automatique et manuel - à choisir dans une liste
automatique et manuel - à choisir dans une liste
Correction erreur propagation V /duale
automatique
automatique
automatique
Zéro Sonde
Automatique et manuel (avec disque sonde intégré)
Automatique et manuel (avec disque sonde intégré)
Automatique et manuel (avec disque sonde intégré)
Affichage
1/8" VGA (échelle de gris)
zone visible 62 x 45,7mm (2,4 x 1,8 pouces)
1/8" VGA (échelle de gris)
zone visible 62 x 45,7mm (2,4 x 1,8 pouces)
Écran couleur VGA AMOLED ¼ zone visible
57,6 x 43,2mm (2,27 x 1,78 pouces)
Mode paysage
Taux de rafraîchissement de l’affichage
25Hz
25Hz
60Hz
Unités (au choix)
mm ou pouces
mm ou pouces
mm ou pouces
Rétroéclairage LED
on / off / auto
on / off / auto
Luminosité réglable
Indicateur Répétabilité / Stabilité
Modalità di risparmio batteria
Automatique
Automatique
Automatique
Mode d'Affichage
Affichage valeurs épaisseur matériau
Z-171-0005
Z-172-0005
Z-187-0005
Affichage coupe transversale B-Scan
Z-171-0005
Z-172-0005
Z-187-0005
Affichage combiné B-Scan et valeurs
Z-171-0005
Z-172-0005
Z-187-0005
Affichage épaisseur revêtement
Z-171-0005
Z-172-0005
Z-187-0005
Affichage barre scan
Z-171-0005
Z-172-0005
Z-187-0005
Affichage A-Scan
Z-171-0005
Z-172-0005
Rectifié +,Rectifié -, Forme Onde Complète (RF)
Z-187-0005
Rectifié +,Rectifié -, Forme Onde Complète (RF)
CMX Measurement Range
Z-171-0005
PE: 0.63 - 1219.2mm
(0.025 - 48”)
PETP: 0.63 - 1219.2mm
(0.025 - 48”)
EE: 2.54 - 152.4mm
(0.100 - 6.0“)
EEV: 1.27 - 25.4mm
(0.050 - 1.0”)
CT: 0.01 - 2.54mm
(0.0005 - 0.100”)
PECT: 0.63 - 1219.2mm
(0.025 - 48”)
PECT: 0.01 - 2.54mm
(0.001 - 0.100")
Z-172-0005
PE: 0.63 - 1219.2mm
(0.025 - 48”)
PETP: 0.63 - 1219.2mm
(0.025 - 48”)
EE: 2.54 - 152.4mm
(0.100 - 6.0“)
EEV: 1.27 - 25.4mm
(0.050 - 1.0”)
CT: 0.01 - 2.54mm
(0.0005 - 0.100”)
PECT: 0.63 - 1219.2mm
(0.025 - 48”)
PECT: 0.01 - 2.54mm
(0.001 - 0.100")
Z-187-0005
PE: 0.63 - 1219.2mm
(0.025 - 48”)
PETP: 0.63 - 1219.2mm
(0.025 - 48”)
EE: 2.54 - 152.4mm
(0.100 - 6.0“)
EEV: 1.27 - 25.4mm
(0.050 - 1.0”)
CT: 0.01 - 2.54mm
(0.0005 - 0.100”)
PECT: 0.63 - 1219.2mm
(0.025 - 48”)
PECT: 0.01 - 2.54mm
(0.001 - 0.100")
Measurement Rate
Manuel
Z-171-0005
8 mesures par seconde
Z-172-0005
8 mesures par seconde
Z-187-0005
8 mesures par seconde
Mode Scan
Z-171-0005
250 mesures par seconde
Z-172-0005
50 mesures par seconde
Z-187-0005
50 mesures par seconde
Affichage barre scan
Z-171-0005
33 Hz
Z-172-0005
33 Hz
Z-187-0005
33 Hz
Résolution Mesure
Z-171-0005
0,01mm (0,001”)
Z-172-0005
Au choix : 0,001mm (0,0001”)
Z-187-0005
Au choix : 0,001mm (0,0001”)
Plage Etalonnage Vélocité
Z-171-0005
309,88 - 18.542m/s (0,0122 - 0,7300in/μs)
Z-172-0005
309,88 - 18.542m/s (0,0122 - 0,7300in/μs)
Z-187-0005
309,88 - 18.542m/s (0,0122 - 0,7300in/μs)
Fonctions supplémentaires
Mode Scan Grande Vitesse
Z-171-0005
Z-172-0005
Z-187-0005
Mode Différentiel
Z-171-0005
Z-172-0005
Z-187-0005
Mode Alarme Limite
Z-171-0005
Z-172-0005
Z-187-0005
Vitesse affichage B-Scan
Z-171-0005
10 - 200 mesures par seconde
Z-172-0005
10 - 200 mesures par seconde
Z-187-0005
10 - 200 mesures par seconde
Mode Défaut
Z-171-0005
Z-172-0005
Détection de défauts à utiliser avec sonde mono-composant à onde transversale
Z-187-0005
Détection de défauts à utiliser avec sonde mono-composant à onde transversale
Réglages d’Etalonnage
Z-171-0005
Z-172-0005
Z-187-0005
64 configurations définies par l’utilisateur transférables vers et depuis une archive PC
Portes
Z-171-0005
Z-172-0005
3 portes entièrement ajustables: start, stop, largeur et seuil
Z-187-0005
3 portes entièrement ajustables: start, stop, largeur et seuil
Amortissement
Z-171-0005
Z-172-0005
Amortissement réglable (50 - 1500ohms)
Z-187-0005
Amortissement réglable (50 - 1500ohms)
Type de Générateur d’Impulsion
Z-171-0005
Double générateurs d’ondes carrées
Frequenza di ripetizione impulsi fino a 250 HzHz
Z-172-0005
Double générateurs d’ondes carrées
Frequenza di ripetizione impulsi fino a 250 HzHz
Z-187-0005
Double générateurs d’ondes carrées
Frequenza di ripetizione impulsi fino a 250 HzHz
Gain
Z-171-0005
Contrôle de gain manuel ou automatique (AGC) avec une plage de 110dB (limitée)
Z-172-0005
Contrôle de gain manuel ou automatique (AGC) avec une plage de 110dB (limitée), Gain linéaire en fonction du temps (TDG) avec pente réglable
Z-187-0005
Contrôle de gain manuel ou automatique (AGC) avec une plage de 110dB (limitée), Gain linéaire en fonction du temps (TDG) avec pente réglable
Minutage
Z-171-0005
Chronométrage précis d’un oscillateur à quartz thermostaté (TCXO) avec numériseur 8 bits très faible consommation 100MHz à action unique
Z-172-0005
Chronométrage précis d’un oscillateur à quartz thermostaté (TCXO) avec numériseur 8 bits très faible consommation 100MHz à action unique
Z-187-0005
Chronométrage précis d’un oscillateur à quartz thermostaté (TCXO) avec numériseur 8 bits très faible consommation 100MHz à action unique
Capacité mémoire et enregistrement de données
Z-171-0005
• Mémoire interne 4 Go
• Enregistrement séquentiel et en grille
• Identification lot alphanumérique
• OBSTRUCT indique les emplacements indisponibles
• Capture graphique bitmap et visualisation de la capture
Z-172-0005
• Mémoire interne 4 Go
• Enregistrement séquentiel et en grille
• Identification lot alphanumérique
• OBSTRUCT indique les emplacements indisponibles
• Capture graphique bitmap et visualisation de la capture
Z-187-0005
• Mémoire interne 4 Go
• Enregistrement séquentiel et en grille
• Identification lot alphanumérique
• OBSTRUCT indique les emplacements indisponibles
• Capture graphique bitmap et visualisation de la capture
Options de calibration
1 - point
Z-171-0005
Z-172-0005
Z-187-0005
2 - points
Z-171-0005
Z-172-0005
Z-187-0005
Sélection du matériau
Z-171-0005
Z-172-0005
Z-187-0005
Vélocité (vitesse du son)
Z-171-0005
Z-172-0005
Z-187-0005
Type de Sonde
Z-171-0005
bi-composants
Z-172-0005
Dual Element, Single Element (1 - 20Mhz), Contact
Z-187-0005
Dual Element, Single Element (1 - 20Mhz), Contact
Plage Fréquence Sonde
Z-171-0005
1 - 10MHz
Z-172-0005
1 - 10MHz
Z-187-0005
1 - 20MHz
Reconnaissance Sonde
Z-171-0005
automatique et manuel - à choisir dans une liste
Z-172-0005
automatique et manuel - à choisir dans une liste
Z-187-0005
automatique et manuel - à choisir dans une liste
Correction erreur propagation V /duale
Z-171-0005
automatique
Z-172-0005
automatique
Z-187-0005
automatique
Zéro Sonde
Z-171-0005
Automatique et manuel (avec disque sonde intégré)
Z-172-0005
Automatique et manuel (avec disque sonde intégré)
Z-187-0005
Automatique et manuel (avec disque sonde intégré)
Affichage
Z-171-0005
1/8" VGA (échelle de gris)
zone visible 62 x 45,7mm (2,4 x 1,8 pouces)
Z-172-0005
1/8" VGA (échelle de gris)
zone visible 62 x 45,7mm (2,4 x 1,8 pouces)
Z-187-0005
Écran couleur VGA AMOLED ¼ zone visible
57,6 x 43,2mm (2,27 x 1,78 pouces)
Mode paysage
Taux de rafraîchissement de l’affichage
Z-171-0005
25Hz
Z-172-0005
25Hz
Z-187-0005
60Hz
Unités (au choix)
Z-171-0005
mm ou pouces
Z-172-0005
mm ou pouces
Z-187-0005
mm ou pouces
Rétroéclairage LED
Z-171-0005
on / off / auto
Z-172-0005
on / off / auto
Z-187-0005
Luminosité réglable
Indicateur Répétabilité / Stabilité
Z-171-0005
Z-172-0005
Z-187-0005
Modalità di risparmio batteria
Z-171-0005
Automatique
Z-172-0005
Automatique
Z-187-0005
Automatique

1 Measuring range & accuracy depends on material, surface conditions and the transducer selected

Technical Specification
Dakota CMX Corrosion Thickness Gauges
Part Number Description Certificate
Z-171-0005 Dakota CMX1-DL Thickness Gauge (CMX-DL)
Calibration Certificate supplied as standard
Z-172-0005 Dakota CMX2-DL Thickness Gauge (CMX-DL+)
Calibration Certificate supplied as standard
Z-187-0005 Dakota CMX3-DL Thickness Gauge (CMX-DL+ Colour)
Calibration Certificate supplied as standard
Type de Sonde bi-composants
Précision de Mesure 0,01mm (0,001”)
Capacité mémoire Mémoire interne 4 Go
Température de fonctionnement -10 à 60ºC (14 à 140ºF)
Sortie données USB
Type de pile 3 x piles AA et via USB
Autonomie des piles Alcaline: échelle de gris 35 hrs, couleur 12 hrs, Nicad: échelle de gris 10 hrs, couleur 5 hrs, NI-MH: échelle de gris 35 hrs, couleur 12 hrs
Poids de la jauge 383g (13,5oz) - avec piles
Dimensions de la jauge 63,5 x 165 x 31,5mm (2,5 x 6,5 x 1,24”)
Colisage Unit, Selectable Transducer, Couplant, Manual, Plastic Carrying Case, Certificate of Calibration and AA Batteries. PC Software and Data Transfer Cable included with data logging gauges.
1Measuring range & accuracy depends on material, surface conditions and the transducer selected
2Approximate battery life, when in continuous measurement mode.
● Certificate of Calibration supplied as standard.
Normes
Dakota CMX Corrosion Thickness Gauges

Factory calibration traceable to NIST & MIL-STD-45662

Numéro d'article
Dakota CMX Corrosion Thickness Gauges
  • Dakota CMX1-DL Corrosion Thickness Gauge
    • Numéro d'article : Z-171-0005
  • Dakota CMX2-DL Corrosion Thickness Gauge
    • Numéro d'article : Z-172-0005
  • Dakota CMX3-DL Corrosion Thickness Gauge
    • Numéro d'article : Z-187-0005
